Противотанковый ракетный комплекс Nag (Индия)

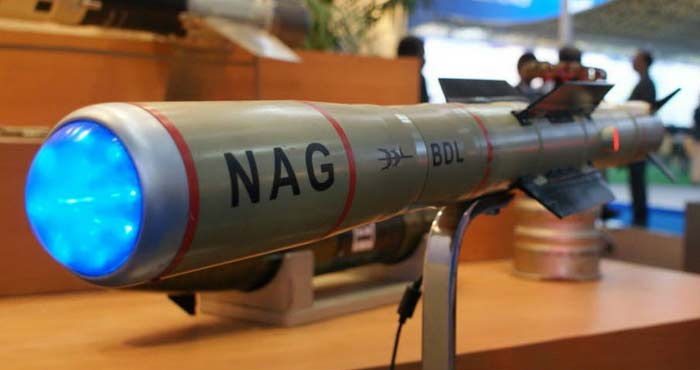

Еще в прошедшем столетии, в дальнем 1988 году, когда мода на противотанковые комплексы класса «выстрелил и забыл» была в самом разгаре, индийская компания DRDO (Defense Research and Development Organisation - организация по военным научно-исследовательским и опытно-конструкторским работам) министерства обороны Индии официально начала собственный государственный проект по созданию семейства ПТРК Nag наземного и воздушного базирования, которая являлась одним из 5 направлений восьмилетней программки IGMDP (Integrated Guided Missile Development Programme - программка совместной разработки управляемых ракет). В рамках этого проекта ПТРК Nag разрабатывался в 5 разных вариантах: - ПТРК на шасси БМП-2 под заглавием NAMICA (Nag Missile Carrier); - переносной комплекс MPATGM (Man Portable Anti-Tank Guided Missile), который является уменьшенной версией ПТРК Nag с массой ракеты 14.5 кг и дальностью стрельбы 2.5 км (прямой соперник Spike-MR); - носимо-возимый ПТРК; - вертолётный ПТРК HELINA (HELIcopterNAg); - авиационный ПТРК. Из всех вариантов закончена разработка только ПТРК Nag на шасси NAMICA (дальше по тексту ПТРК Nag). Фирме Bharat Dynamics Ltd. (BDL) заказано создание этого комплекса. ПТРК MPATGM в конце 2019 г. всё ещё находился на испытаниях. Создание ПТРК Nag продвигалось с большенными трудностями. Если США, Израилю и Франции на разработку собственных ПТРК, работающих по принципу «выстрелил и забыл» пригодились 10-12 лет, то индийская разработка продолжалась более 35 лет, потому что компания DRDO начала ее в деятельном порядке на свои средства еще в 1983 году. В ноябре 2017 г. Индией был отменен фактически подписанный договор с компанией Rafael (Израиль) на сумму 525 млн. долл. на поставку ПТРК Spike-MR. Многие лицезрели причину отмены в происках янки, пытавшихся протолкнуть Индии собственный ПТРК FGM-148 Javelin. Но реальной предпосылкой было давление конторы DRDO, которая утверждала, что индийская индустрия, имея достаточный опыт в разработке ПТРК Nag, сумеет сделать лёгкий ПТРК третьего поколения за 3-4 года. ПТРК Nag (в переводе с хинди - «змея») с системой самонаведения ПТУР с помощью тепловизионной ГСН предназначен для поражения бронированной техники противника. Дальность стрельбы ПТРК Nag составляет от 500 до 4000 м. В состав ПТРК Nag входят: - ПТУР в ТПК; - башенная пусковая установка на 8 ТПК с ПТУР и прицельной системой; - пульт управления; - шасси. ПТУР Nag. Планер ракеты сконструирован по «нормальной» аэродинамической схеме и выполнен из легких и прочных композиционных материалов. Ракета обладает имунностью к контрмерам. Она имеет длину 1850 мм, массу - 45 кг, поперечник корпуса - 190 мм, размах крыла - 400 мм. Возможность попадания в цель составляет 0,77. Срок годности ПТУР без технического обслуживания ограничен 10-ю годами. Тепловизионная ГСН обеспечивает самонаведение ракеты. Она работает в спектре длин волн 8-12 мм. Размер матрицы на КРТ - 128 х 128 частей. Разность температур эквивалентная шуму - 0,1С. Остывание матрицы делается сжатым азотом по способу Джоуля-Томпсона. Ее в текущее время производит компания BDL. До 2012 года ГСН имела неохлаждаемую длинноволновую ИК матрицу, но во время очередных испытаний головки ПТУР не смогли отличить цели от среды. Компания DRDO видоизменила ГСН, установив в нее ИК матрицу на ПЗС (приборы с зарядовой связью), поставляемую французской компанией SOFRADIR. Блок электроники ракеты работает по сигналам с ГСН, захватившей цель. Он рассчитывает местопребывание цели и величину ее отличия от центра поля зрения ГСН. На базе алгоритмов наведения вырабатываются команды управления, поступающие в блок управляющего привода на электромеханические приводы каждого руля ракеты. Боевая часть - тандемная кумулятивная массой 8 кг. Она обеспечивает величину бронепробиваемости 850 мм за ДЗ. В БЧ употребляется контактный взрыватель. Двигательная установка состоит из стартового и маршевого РДТТ, оснащенных высокоэнергетическим фактически бездымным двухосновным топливом - нитрамином, разработанным компанией Roxel (Франция) в 1990-х годах. Оно является одним из основных плюсов ракеты, которая оставляет практически невидимый след во время полета. Маршевый движок обеспечивает ракете среднюю скорость полета порядка 230 м/с. В аппаратурном отсеке находятся бортовой микропроцессор обработки изображений и цифровой автопилот. Блок управляющего привода (БРП) находится в задней части ПТУР. Он содержит четыре аэродинамических руля управления, кинематически связанные с электромеханическими приводами. В качестве сервоприводов употребляются электродвигатели неизменного тока, при помощи которых по командам управления корректируется линия движения полета ракеты. Ракета расположена в углеволоконном ТПК, имеющим длину 1900 мм, массу - 10 кг. Внешний поперечник контейнера составляет 200 мм. Пусковая установка. ПУ башенного типа на 8 ПТУР (2 пакета по 4 ПТУР в ТПК) расположена на шасси БМ NAMICA. Меж пакетами установлен прицельный блок, содержащий ТВ камеру, тепловизор и лазерный дальномер. Она установлена на поворотной платформе, которая обеспечивает радиальное наведение ракет по горизонтали (360°). Наибольшая скорость наведения ракет по горизонтали - 300/с, малая - 0,050/с. С помощью 2-ух домкратов, установленных на боковых бронированных панелях ПУ, она может иметь переменный угол возвышения от 0 до 24°. Наибольшая скорость подъема -100/с, а малая - 0,050/с. Перезаряжание ракет осуществляется под защитой брони. ТВ камера имеет переменное поле зрения - обширное и узенькое. Понятно, что последнее составляет 1x1,50. Тепловизор с линейкой в 200 частей обеспечивает дальность определения цели 4200 м. Лазерный дальномер имеет наивысшую дальность деяния 5000 м. 1-ый опытнейший эталон NAMICA с ПУ ПТУР Nag был сделан осенью 1992 г. Позже в состав комплекса была включена машина NAMICA-2. В этом комплексе ПУ имеет фиксированный угол возвышения, равный 100. В состав установки входят 6 ПТУР Nag в ТПК, стабилизированный дневной/ тепловизионный на ПЗС прицел наводчика и стабилизированный дневной/ тепловизионный на ПЗС панаромический прицел командира. Шасси комплекса взято с БМП-2 без конфигурации ее габаритов (6735х3150х2500). Боевая масса - 14,8 т. Гусеничное шасси имеет алюминиевое бронированное, также амфибийную функцию. Наибольшая скорость движения по шоссе - 64 км/ч, на плаву - 7 км/ч. Экипаж состоит из 4 человек: командир, наводчик, заряжающий и шофер. При боевой работе наводчик либо без помощи других обнаруживает цель при помощи прицела, используя телевизионный либо тепловизионный канал, либо получает координаты цели от командования. Данные наведения обрабатываются в реальном масштабе времени микропроцессором обработки изображений с быстродействием 650 МГц. Ракета ставится на подготовку. ГСН ракеты отрабатывает данные целеуказания. Оператор выбирает режим захвата цели тепловизионной ГСН: «до пуска» либо «после пуска». Потом делается запуск ракеты. Перед приближением ракеты к цели она автоматом набирает высоту и штурмует ее в верхнюю проекцию тандемной кумулятивной БЧ. Вертолетный вариант ПТРК Nag. Компания DRDO разрабатывает вертолетный вариант ПТРК Nag для внедрения с легкого вертолета Dhruv. Комплекс получил заглавие HELINA. Он имеет сдвоенную либо счетверенную ПУ, наивысшую дальность стрельбы 7-10 км и конструктивно отличается от ПТРК Nag. 1-ые реальные запуски состоялись в 2011 году, в том числе с перенацеливанием ракеты в полете (принцип «захват после пуска»). Для реализации данного режима введено дополнительное радиокомандное управление. Тесты ПТРК HELINA на наивысшую дальность выполнялись в 2014 году. 19 июля 2019 года министерство обороны Индии объявило, что разработанная своими силами ПТРК Nag готов поступить в массовое создание. Это стало вероятным благодаря удачному окончанию армейских испытаний в период с 7 по 18 июля 2019 года на полигоне в Покхране, штат Раджастан. Они проходили в экстремальных температурных критериях и состояли из 6 шагов. Были доказаны дальность стрельбы и методы поражения цели: по полосы визирования либо с атакой в верхнюю проекцию. Ранее тесты по этой программке проходили в зимний период. По сообщению представителя МО Индии, все 10 ПТУР Nag, выпущенные во время зимних и летних испытаний, удачно поразили цели. Цена программки разработки и производства. Финансирование разработки ПТРК Nag производилось из бюджета МО Индии. Общая цена программки разработки с 1983 по 2011 гг. составила 416 млн. долл. Расчетная цена программки производства ПТУР Nag при заказе 443-х ракет в 2011 г. составила 49,8 млн. долл. Расчетная цена ПТУР Nag - 112 тыс. долл. Расчетная цена ПТРК Nag - 700 тыс. долл. Тактико-технические свойства Масса: 42 кг Калибр: 190 мм Длина: 1900 мм Боевая часть: тандемная кумулятивная, 8 кг Размах крыльев: 400 мм Средняя скорость полета: 230 м/с Дальность запуска: 500-4000 м (наземные варианты), до 7-10 км (авиационные) РДТТ: малодымный двухрежимный Способ наведения: самонаводящаяся, захват цели ГСН перед запуском Головка самонаведения: инфракрасная, АРГСН миллиметрового спектра Основной полупроводниковый материал ИК-приёмника: теллурид кадмия-цинка (CdZnTe) Возможность поражения цели с первого запуска: 0.77 создатель Вадим ПАНОВ
