Противотанковый ракетный комплекс M47 «Dragon» (США)

Посреди 1960-х гг. в военном ведомстве США поняли острую необходимость подмены ручных противотанковых гранатометов M9 и M20 «Bazooka» на более действенное орудие. Проведенные исследования проявили, что существует два варианта решения этой проблемы. Во-1-х, скопленный опыт боевого использования орудия типа РПГ и предстоящее развитие науки предоставили огромное поле для модернизации уже имеющихся образцов гранатометов. Во-2-х, сложились предпосылки для воплощения высококачественного скачка в области пехотного противотанкового орудия, связанного с применением механизма наведения противотанкового снаряда на цель. Исследования ученых и инженеров различных компаний велись в обоих направлениях. Конкретно эти годы числятся сейчас временем возникновения в мире нового класса легкого противотанкового орудия пехоты, нареченного противотанковыми ракетными комплексами (ПТРК). Первыми схожее орудие приняли на вооружение российские, не считая того, объединенными европейскими компаниями с 1962 г. разрабатывался ручной ПТРК MILAN, принятый на вооружение в 1972 г. К концу 1960-х гг. завершились и разработки ракетного комплекса, производимые американской компанией «McDonnell Douglas Astronautics Company» из г. Сент-Луиса, штат Миссури. Комплекс получил индекс M47 и заглавие «Dragon». В 1968 г. он был поставлен на вооружение армии США в качестве противотанкового средства пехотных подразделений до взвода включительно. Новый ПТРК предназначался для поражения бронированной техники, также полевых сооружений (бункер, дот, дзот) на дальности до 1 км. Ракетный комплекс M47 «Dragon» представляет собой действенное и надежное орудие. Не считая того, он является легчайшим комплексом 2-го поколения. Этим разъясняется особенная известность ПТРК M47 «Dragon» в армиях более 10 стран. В 1990 г. компания «McDonnell Douglas» представила противотанковые комплексы «Dragon-2» и «Dragon-2+», разработанные с учетом боевого опыта использования ПТРК M47. В первый раз широкой общественности новые комплексы были продемонстрированы на интернациональной выставке вооружения и военной техники, прошедшей сначала октября 1992 г. в г. Афины. В состав комплекса «Dragon-2» заходит модернизированная ракета, имеющая уменьшенный калибр, но более сильную кумулятивную боевую часть, обеспечивающую пробивание брони шириной до 950 мм на дальности до 1 км. Ракета ПТРК «Dragon-2+» вооружена доп маршевым движком, обеспечивающим завышенную (до 1,5 км) дальность полета, также новейшей тандемной кумулятивной боеголовкой, что позволяет пробивать активную броню. Фирма-разработчик гарантирует возможность модернизации комплексов M47 «Dragon» и «Dragon-2» до уровня «Dragon-2+». Есть сведения о разработке компанией «McDonnell Douglas» нового ПТРК «Dragon-3», снаряженного новейшей ракетой с тандемной боеголовкой и всесуточным устройством сопровождения и имеющего радиус поражения целей выше 1,5 км. Нынешнее состояние этой разработки характеризуется как замороженное вследствие недостающего финансирования, также вследствие принятия на вооружение в США более действенного ПТРК последнего поколения.

Конструкция ПТРК M47 «Dragon»

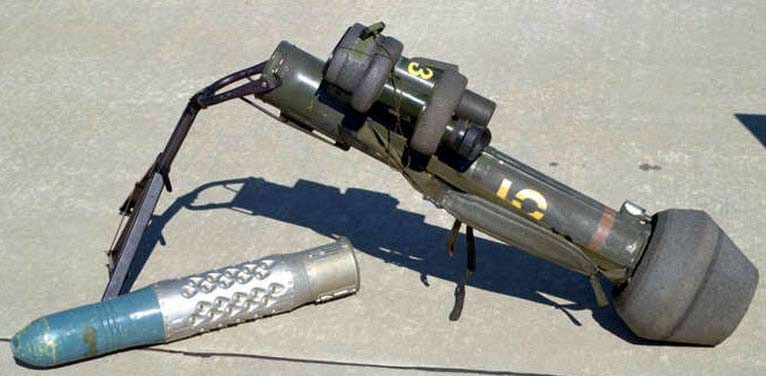

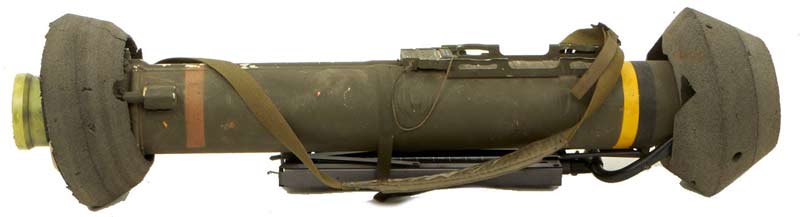

Противотанковый ракетный комплекс M47 «Dragon» представляет собой разовый транспортно-пусковой контейнер с заключенной в нем управляемой ракетой. После выстрела пустой контейнер выбрасывается, а прицел устанавливается на последующий контейнер с ракетой. Хотя комплекс в боевом положении может обслуживаться одним оператором, расчет состоит из 2-ух человек. Транспортно-пусковой контейнер имеет форму трубы и обустроен складной сошкой-упором. Стрельба стрелком-оператором ведется с плеча, при всем этом регулируемая по высоте сошка обеспечивает доп устойчивость. Для уменьшения веса комплекса пусковая труба выполнена из облегченной пластмассы. Пусковое оборудование состоит из всепогодного оптического прицела, устройства сопровождения, также спускового устройства, обеспечивающего передачу команды «Пуск» от стрелка-оператора к ракете. Ночной режим стрельбы обеспечивается работой прицела в инфракрасном спектре. При подготовке к стрельбе наводчик снимает с транспортно-пускового контейнера переднюю герметизирующую затычку, подсоединяет прицельно-пусковой блок, устанавливает сошку на подходящую высоту, производит прицеливание. ПТУР M47 «Dragon» имеет в собственном составе не считая боевой кумулятивной части два мотора: стартовый и маршевый, состоящий из рядов импульсных движков, включающихся попарно и развивающих в течение 0,012 с мощность 500 л.с. При опознавании команды «Пуск» первым срабатывает стартовый движок, обеспечивающий выталкивание ракеты из пусковой трубы. Первым раскручивается гироскоп ракеты под воздействием потока азота. По достижении расчетной скорости вращения гироскоп подает сигнал на возгорание пороховых шашек стартового мотора. Образующиеся газы срывают с пусковой трубы заднюю герметизирующую крышку и выталкивают снаряд с исходной скоростью 90 м/с. Потом срабатывает маршевый движок, обеспечивающий разгон ПТУР до 110 м/с, также взводится взрыватель боеголовки. ПТРК М 47 является комплексом 2-го поколения, что значит автоматическое наведение ПТУР на цель. После произведения запуска стрелок-оператор должен задерживать на цели прицел пускового оборудования. Электроника устройства сопровождения производит команды управления, передаваемые по водостойкой проводной полосы к ракете. Не считая того, для преодоления силы тяжести через каждые 0,4 с срабатывает пара импульсных движков в ряду, находящихся на этот момент времени понизу. В состав модернизированного комплекса «Dragon-2+» заходит ракета, снаряженная новейшей тандемной боеголовкой и доп маршевым движком, позволяющим достигнуть наименьшего времени полета на наивысшую дальность. Боеголовка вооружена игловидным вынесенным детонатором с доп первым зарядом, инициирующим подрыв частей активной брони до срабатывания главного заряда. Прицельно-пусковой блок освеженной модели включает улучшенный дневной либо ночной прицелы, действующие при температурах от -32°С до +63°С (для дневного прицела) либо от -32°С до +52°С (ночного), также встроенное устройство проверки исправности комплекса, отсутствующее в прошлых моделях. Наличие последнего позволяет тестировать исправность аппаратуры ПТРК без внедрения специального проверочного оборудования, увеличивает надежность и ремонтопригодность комплекса в полевых критериях. Тактико-технические свойства ПТРК M47 «Dragon» Калибр 140 мм Расчет 1-2 чел. Бронепробиваемость 430-500 мм Масса ракеты 12,000 кг Масса ракеты с ТПК: - при транспортировке 14,900 кг - в боевом положении 14,300 кг Масса устройства сопровождения с дневным прицелом 3,100 кг Масса устройства сопровождения с ночным прицелом 9,800 кг Масса готового к стрельбе комплекса: - с дневным прицелом 17,800 кг - с ночным прицелом 24,700 кг Длина ракеты 852 мм Длина ТПК 1150 мм Исходная скорость ракеты 90 м/с Наибольшая скорость ракеты 110 м/с Малая дальность 30 м Наибольшая дальность 1000 м Время полета ракеты на дальность 1000 м - 18 с
