ПТРК 9К11 «Малютка» и «Малютка-П» (СССР)

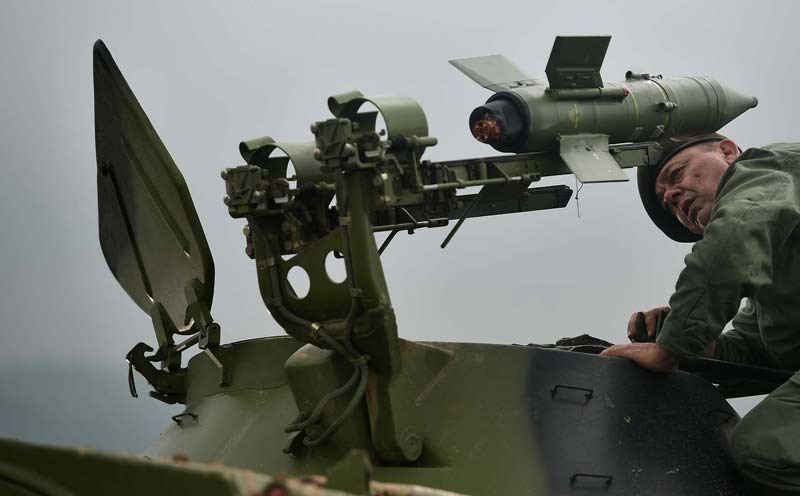

Сначала 1960-х гг. создатели русского орудия поставили задачку расширить область внедрения противотанковых управляемых ракет. Очень интенсивно работы в этом направлении проводились в СКБ Шавырина. В 1960 г. коломенским КБ машиностроения под управлением головного конструктора С.Н. Непобедимого был разработан 1-ый в мире переносной ракетный комплекс 9К11, снаряженный противотанковой управляемой ракетой (ПТУР) 9М14. Не считая того, конструкторы КБМ представили сделанный в деятельном порядке макетный эталон боевой машины 9П110, состоящий из обозначенного комплекса, установленного на шасси БРДМ-1. В 1961 г. прошли тесты этих образцов с запусками ракет, а 16 сентября 1963 г. на вооружение была принята ПТУР 9М14 «Малютка» (Индекс ГРАУ - комплекс 9К11, ракета 9М14, по систематизации НАТО - AT-3 «Sagger») в 2-ух вариантах: переносная ракетная установка 9К11 и самоходная 9П110. Не считая того, большой энтузиазм показали и военные летчики штурмовой авиации, нуждавшиеся в малом действенном противотанковом оружии. Уже в 1963 г. проводились работы по размещению 6 ракет «Малютка» на первом русском боевом вертолете Ми-1У. Эти ракеты ставились и на вертолеты типа Ми-2, создание которых было скооперировано в Польше. В 1974 г. был представлен вертолет Ми-8ТБК, снаряженный шестью «Малютками» заместо 4 ПТУР типа «Фаланга», устанавливаемых на прошлых моделях вертолетов. Эта машина в главном поставлялась на экспорт. Скоро модификациями этой ракеты стали оснащать и ударно-транспортные вертолеты Ми-24 первых модификаций (вобщем, недолго - до возникновения более действенных ракет). Наземная «карьера» комплексов этого типа складывалась еще выигрышнее. Ракету модернизировали с присвоением индекса 9М14М (весь комплекс получил обозначение 9К14М). В 1968 г. на базе модернизированного комплекса была разработана новенькая боевая самоходная установка 9П122 на шасси разведывательной машины БДРМ-2. Еще ранее комплекс «Малютка» вошел в состав вооружения боевых машин пехоты БМП-1 и десанта БМД-1. Направляющие для запуска ракет были закреплены над стволами главных пушек машин. Ракеты устанавливались вручную, наведение обеспечивалось бортовой аппаратурой типа 9С420. Боекомплект БМП-1 составлял четыре ПТУР, БМД-1 - только три. Не считая того, в первой половине 1960-х гг. проводились работы по оснащению комплексами «Малютка» танков ПТ-76, Т-62, Т-10М, но до принятия на вооружение эта техника не дошла. В 1969 г. была принята на вооружение модификация противотанкового ракетного комплекса 9К14П «Малютка-П» с автоматической системой наведения, позволившей малость разгрузить стрелка от работы по наведению боеприпаса. Масса измененной ракеты 9М14П некординально возросла до 11,4 кг. Самоходный вариант, сделанный на базе нового комплекса, имел обозначение 9П133 и размещался на шасси БРДМ-2. А вот переносного автоматического комплекса не было: новенькая аппаратура оказалась очень массивной. Правда, новенькая ракета 9М14П могла применяться и в составе переносного комплекса 9К11, но исключительно в предыдущем, ручном режиме наведения. В целом можно отметить, что комплекс 9К11 «Малютка», являющийся одной из первых высокоэффективных установок с управляемым боеприпасом, можно отнести к бесспорным удачам российского ракетостроения. Автоматическая система управления с передачей команд по проводам полностью отвечала требованиям времени по точности наведения. Если расстояние до цели наименее 1000 м, оператор мог наводить ракету «на глазок». При огромных расстояниях употреблялся оптический прицел 10-кратного роста. Увеличению точности содействовал и трассер, размещенный в хвостовой части ракеты. Проникающая способность ПТУР позволяла отлично биться с бронированными целями, также разрушать убежища и подавлять огневые точки противника. Не считая того, как и все русское орудие, этот ПТРК был прост, дешев в производстве и достаточно надежен в эксплуатации. Кроме внедрения в протяжении нескольких десятилетий в воздушно-десантных войсках и мотопехоте Русской армии комплекс экспортировался в страны-участницы Варшавского контракта (а всего в более чем 35 государств мира) и не один раз употреблялся в почти всех локальных конфликтах. За время производства ПТРК этого типа в российские Вооруженные силы и за границу поставлено более 300 000 единиц. Не считая СССР ПТРК «Малютка» выполнялся серийно в Болгарии, Иране, Китае и Югославии. Пожалуй, первым и более удачным опытом стало применение ПТУР «Малютка» во время арабо-израильской войны 1973 г. Этим орудием в то время были обустроены как египетские пехотинцы, парашютисты и бойцы спецподразделений, так и различная бронетехника, щедрой рукою поставленная из Русского Союза. И в предстоящем ПТРК 9К11 «Малютка» довелось сыграть значительную, если не решающую, роль в ликвидировании половины всего израильского танкового парка - из 1700 боевых машин израильтяне утратили порядка 800. Вобщем, после окончания боевых действий численность танков в армии Израиля была стремительно восстановлена при помощи западных союзников, а скоро и существенно возросла. Но с течением времени больше стали проявляться и недочеты первого русского малого противотанкового комплекса. Сначала это касалось необходимости ручного управления полетом ПТУР, а как следует, и зависимости точности стрельбы от выучки и психофизического состояния оператора. Ракеты на самоходных установках устанавливались вручную, при всем этом заряжающий был должен высовываться из лючка, что далековато не всегда позволяла обстановка боя. Последующей неувязкой стала невозможность местопребывания стрелка для четкого прицеливания сразу сзади ракеты из-за реактивной газовой струи от стартового мотора ПТУР. Потому пульт управления относился вбок от пусковой установки на расстояние до 15 м, и после запуска ракета сворачивала в сторону, чтоб занять позицию на полосы визирования. На это требовалось время, достаточное для отлета ракеты на 0,5 км от позиции, что значительно ограничивало малое расстояние внедрения. Не считая того, сказывалась и очень долгая подготовка переносного варианта орудия к бою. Для начала нужно было привести в боеготовность пусковую установку, потом извлечь ракету из чемодана-ранца, пристыковать боеголовку, вручную раскрыть стабилизаторы, поместить ПТУР на направляющую, отбежать на необходимое расстояние в сторону и развернуть пульт наведения. На все это требовалось от 2-ух до пятнадцати минут, что для нынешнего боя очевидно много. В конце концов, недостаточно высочайшей оказалась и скорость полета ПТУР, в некоторых случаях позволяющая противнику сделать действенные меры противодействия. Все же в Русском Союзе комплексы типа 9К11 «Малютка» выпускались прямо до 1984 г. И невзирая на то что этот комплекс в текущее время рассматривается как устаревший из-за малоэффективности против брони нынешних танков, он как и раньше остается в эксплуатации в армиях Китая, Индии, Кубы, Северной Кореи и некоторых других государств. Не считая того, для обеспечения действенного использования имеющихся припасов ракет 9М14 коломенское КБМ провело в текущие годы конструктивную модернизацию ракеты. Для нее разработана новенькая головная часть, которая быть может выполнена в 2-ух вариантах - противотанковом и многоцелевом. Противотанковая головная часть обеспечивает бронепробиваемость до 800 мм. Модернизированная ракета имеет обозначение «Малютка-2», для ее пуска употребляются те же пусковые установки, что и для «Малютки». Модификации Базисная модель - ПТРК «Малютка» 9К11 с ракетой 9М14 в составе боевой машины 9П110 «Овод» на шасси БРДМ-1 ПТРК «Малютка-М» 9К11М с ракетами 9М14М и 9М14М1 в составе боевой машины 9П122 на шасси БРДМ-2 ПТРК «Малютка-П» 9К11П с ракетами 9М14П и 9М14П1 в составе боевой машины 9П133 на шасси БРДМ-2 ПТРК «Малютка-2» 9К11-2 с ракетой 9М14-2 в составе боевой машины 9П133 на шасси БРДМ-2 Малютка М2Т (Maliutka M2T;Румыния) - вариант модернизации оковём подмены кумулятивного заряда на заряд от ПТРК Milan 2T, модернизации мотора и систем управления, повысив бронепробиваемость до 880 мм. ПТРК устанавливался на БМП MLI-84M и RN-94, также на БТР ZIMBRU 2000, но в серию так и не пошел. Китай HJ-73 («Красная стрела 73») - китайская нелицензионная копия.

Конструкция ПТРК 9К11 «Малютка»

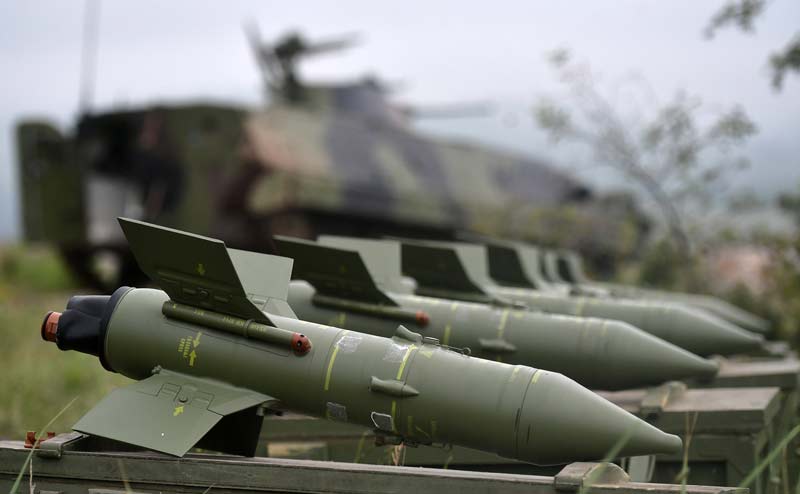

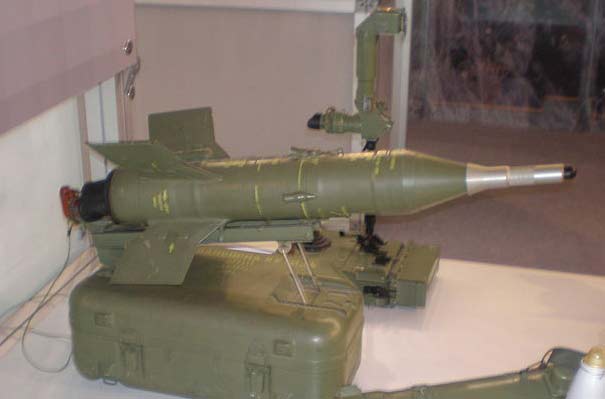

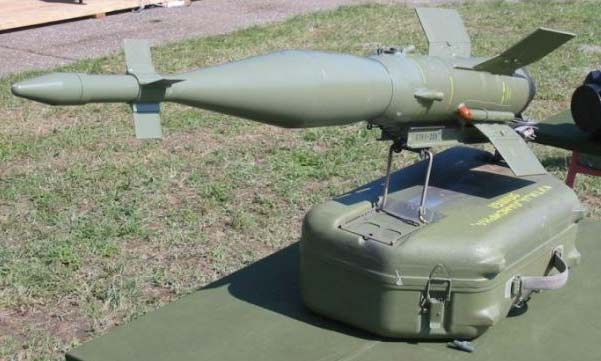

Противотанковый ракетный комплекс 9К14 «Малютка» в транспортном положении состоит из наземной аппаратуры управления, также чемоданов-ранцев с пусковыми установками и ракетами 9М14. Комплекс переносится номерами боевого расчета, состоящего из 3-х человек. Командир расчета (старший оператор-наводчик) несет вьюк массой 12,4 кг, в каком упакованы пульт управления типа 9С415 с монокулярным визиром 9Ш16 и аппаратурой наведения. Сама ПТУР с пусковой направляющей переносится в заплечном чемодане-ранце 9П111 массой 18,1 кг, выполненном из стеклопластика. Стабилизаторы ракеты в транспортном положении складываются навстречу друг дружке, так что габариты ракеты вписываются в цилиндр с радиусом окружности 185 мм при размахе разложенного стабилизатора 393 мм. В боевом положении корпус чемодана-ранца служит основанием пусковой установки. Два ассистента оператора несут вьюки по одному чемодану-ранцу типа 9П111 во вьюке. Головная часть 9Н110 ракеты кумулятивного деяния, содержащая боеголовку, выполнена в виде самостоятельного легкосъемного узла, который перед пуском при помощи особых замков пристыковывается к крыльевому отсеку корпуса ракеты. В крыльевом отсеке поочередно размещаются маршевый движок, вокруг которого располагается камера сжигания стартового мотора с многошашечным зарядом, потом рули, катушка провода и гироскоп. В хвостовой части установлен трассер. При изготовлении корпуса ПТУР обширно употребляются пластмассы. Ракета имеет ручную одноканальную систему управления с линией связи по проводам из водостойкого трехжильного провода. Наведение осуществляется по способу «трех точек». На ракете отсутствуют бортовые источники электропитания, напряжение подается по проводам от пульта оператора. В полете ракета крутится относительно продольной оси с неизменной угловой скоростью 8,5 об./с. Начальный вращательный импульс боеприпас получает при срабатывании стартового мотора. Дальше вращение поддерживается установкой плоскости стабилизаторов под углом к продольной оси ракеты. Гироскоп служит для контроля скорости вращения ракеты. Модификация ПТУР 9М14М вооружена более совершенной боеголовкой, контакты взрывателя перенесены с боевой части на движок. Больший показатель бронепробиваемости - 520 мм - достигнут в модификации ракеты 9М14МП1. Тактико-технические свойства ПТРК «Малютка» и «Малютка-П» Калибр 125 мм Масса ракеты 10,900 кг / 11,400 кг Масса боеголовки 2,600 кг / 2,800 кг Масса пульта управления 12,400 кг Масса пусковой установки с ракетой 18,100 кг / 18,600 кг Длина ракеты 860 мм / 871 мм Размах крыльев ракеты 393 мм Средняя скорость ракеты 115 м/с Наибольшая скорость ракеты 200 м/с Время полета ракеты на дальность 3000 м 26 с Практическая скорострельность 2 выстр./мин Малая дальность 500 м Наибольшая дальность 3000 м Возможность поражения цели одной ракетой 70% / 90% Расчет 3 чел. Число ракет в комплексе 2 Бронепробиваемость: - под углом 90° 400 мм / 520 мм - под углом 60° 200 мм / 300 мм
