Барражирующий боеприпас «Switchblade 300» (США)

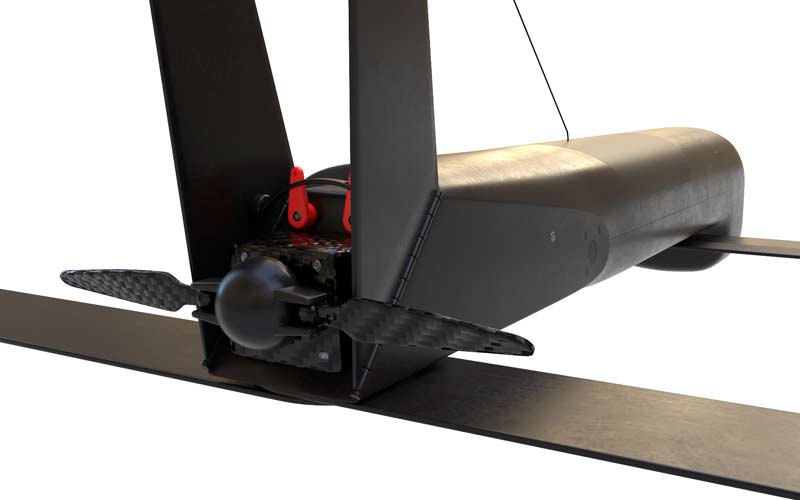

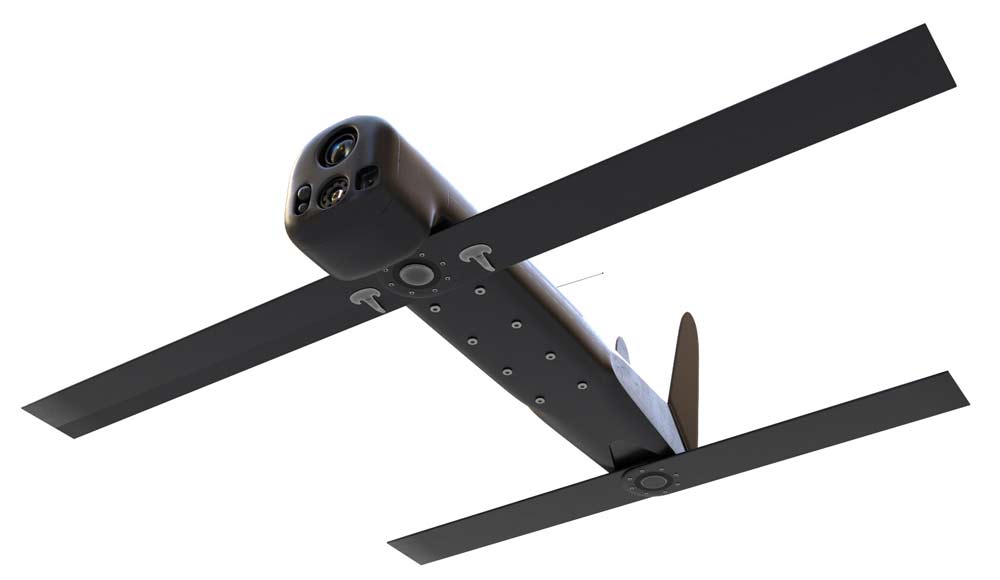

AeroVironment Switchblade - это маленький барражирующий боеприпас, разработанный американской компанией AeroVironment и применяемый некими подразделениями вооруженных сил США. Заглавие Switchblade («выкидной нож») происходит от того, как подпружиненные крылья складываются снутри корпуса и выкидываются после пуска боеприпаса. Он легкий и может употребляться для разведки и четкого (квадратичное возможное отклонение 1 м) поражения живой силы противника в укрытиях либо легкой техники своей боевой частью при отсутствии авиационной и артиллерийской поддержки. Разработка началась в 2008 году, а в 2011 году началось его создание. Компания в собственных проспектах указывают цена комплекса в 10 тыс. долл. Существует в 2-ух вариантах - Switchblade 300 и Switchblade 600, также в невооружённой модификации Blackwing. Представленный в 2011 году уникальный Switchblade был переименован в «Switchblade 300» после того, как в 2020 году был представлен еще более большой и совсем другой вариант защиты от брони «Switchblade 600». БПЛА «Blackwing» - невооруженный вариант «Switchblade 300», был выпущен в 2015 году. Более 700 «Switchblade 300» были высланы на Украину Соединенными Штатами как часть пакета вооружений в 2022 году . Тактический барражирующий боеприпас Switchblade разработан армией США с подачи AFSOC для борьбы с неприятельскими засадами в Афганистане. Ранее переносные беспилотные летательные аппараты, выпускаемые компанией, такие как Raven либо Puma, могли обнаруживать опасности, но не обладали орудием. В связи с этим был разработан относительно дешевый Switchblade, который, в свою очередь, владея той же компактностью, что и разведывательные БПЛА, дополнительно оснащён сенсорами, помогающими обнаруживать неприятельских бойцов, и боеголовкой, позволяющей их поражать, что в особенности полезно в атаке на труднодоступные с земли места, такие как к примеру, крыши построек. В конце 2012 года американским бойцам в Афганистане было поставлено 75 боеприпасов Switchblade. К январю 2013 года вышло несколько удачных применений. В апреле 2015 года морские пехотинцы испытали стрельбу Switchblade из задней части MV-22 Osprey. Беспилотник не был обустроен боевой частью, но был удачно выпущен и точно наведен на цель. Тесты проявили, что Switchblade может запускаться с самолета и добавлять к Osprey удаленно управляемый вооруженный инструмент наблюдения и атаки. 28 апреля 2016 года AeroVironment объявила, что разработала модернизацию системы тактических ракет Switchblade, получившую обозначение Block 10C. В октябре 2016 года AeroVironment анонсировала Multi-Pack Launcher (MPL), систему для переноски и удаленного пуска нескольких Switchblade. В октябре 2020 года AeroVironment объявила о проекте с Kratos Defense & Security Solutions, чтоб показать «высокоскоростной беспилотный боевой летательный аппарат большой дальности», который служит базой для доставки огромного количества Switchblade 300, которые вместе штурмуют и подавляют оборону противника. Расчет комплекса «Switchblade 300» составляет 1 человек. Его переноска осуществляется им в особом вьюке. Наибольшая дальность внедрения боеприпаса «Switchblade 300» составляет 10 км от ПУ. На исходном участке линии движения работает инерциальная система наведения, на среднем - инерциальная c корректировкой линии движения по данным приемника GPS либо радиокомандная. На конечном участке может подключаться система телевизионного самонаведения. В состав комплекса входят: - барражирующий боеприпас «Switchblade 300»; - пусковая установка; - блок наведения в составе: - пульта удаленного управления; - радиостанции с выносной антенной. Барражирующий боеприпас «Switchblade 300» включает: - планер; - цветную телевизионную камеру; - тепловизионную камеру Quark (функция); - блок радиосвязи с модемом; - ОФ БЧ с контактным и неконтактным взрывателями; - цифровой автопилот с приемником GPS; - блок управления с аэродинамическими рулями; - электродвигатель с двухлопастным толкающим винтом; - батарею электропитания. Планер коробчатого типа сделан из композиционных материалов. Имеет общую длину 0,36 м и размах крыла 0,61 м. В транспортном положении крыло, рули и стабилизатор находятся в сложенном положении. Их раскрытие осуществляется после вылета аппарата из пусковой установки. Масса боеприпаса составляет 1,36 кг. Он имеет крейсерскую скорость 70 км/ч, а высоту - 100 м. Цветная телевизионная камера имеет разрешение 2048х1536 пикселей, оптическое повышение - 5х. Поле зрения камеры составляет 24х19°. Дальность обнаружения цели размером 1,5х0,5 м (человек) либо 4х1,5 м (автомобиль) - 440 либо 1340 м соответственно, дальность определения цели таких же размеров - 112 либо 340 м, дальность их идентификации - 56 либо 170 м. Тепловизионная камера Quark конторы FLIR Systems Inc. содержит охлаждаемый микроболометр на базе VOx. Размер матрицы ИК приемника 320х240 пикселей. Масса ИК камеры с объективом - 23 г. Потребляемая мощность - 1 Вт. Блок радиосвязи с модемом предназначен для передачи видеоизображения с ТВ либо тепловизионной камеры, приема команд наведения, также разовых команд (включение либо выключение электродвигателя, инициирование неконтактного взрывателя). Осколочно-фугасная боевая часть имеет продуктивность деяния, сравнимое с ручной гранатой. Радиус поражения составляет 2 м. Разведывательный вариант ДПЛА «Switchblade 300» заместо боевой части содержит доп батарею электропитания. Пусковая установка обеспечивает запуск барражирующего боеприпаса «Switchblade 300» минометным методом. Она содержит пусковую трубу прямоугольного сечения, двуногу и поддон. Двунога в боевом положении обеспечивает установку ПУ под нужным углом места. По заявлению разработчиков, боеприпас может запускаться с вертолета из пусковой установки 70-мм НУР. Компанией AeroVironment также разработана 6-местная пусковая установка массой 75 кг в боевом варианте. Ее питание может выполняться от встроенного аккума либо от своей солнечной батареи. Набор наведения включает пульт удаленного управления и радиостанцию. Его общая масса составляет 1,35 кг. Пульт удаленного управления конторы QinetiQ North America (США) обустроен экраном, клавишами и манипуляторами управления, батареей питания и чехлом. Для предотвращения засветки броским светом на экран может устанавливаться наглазник. На экране пульта управления отображается видеоизображение с ТВ камеры. При помощи манипуляторов и кнопок оператор может управлять полетом ДПЛА и передавать команды на борт боеприпаса. Радиостанция создана для передачи на барражирующий боеприпас «Switchblade 300» радиокоманд и приема на пульт управления видеоизображения с ТВ либо тепловизионной камер. Она состоит из портативной цифровой радиостанции с приемником GPS и выносной антенны. Для ведения боевой работы антенна устанавливается поблизости оператора на штативе, имеющем треножное основание. Блок радиосвязи с модемом предназначен для передачи видеоизображения с ТВ камеры и приема команд наведения и разовых команд (включение либо выключение электродвигателя и срабатывания удаленного взрывателя). Боевая работа комплекса «Switchblade 300» осуществляется в последующей последовательности. Для запуска барражирующнго боеприпаса «Switchblade 300» оператору не требуется сторонней помощи либо стартовой площадки. Для развертывания комплекса достаточно установить антенну радиостанции на треноге, пусковая установка с боеприпасом, включить питание пульта удаленного управления и радиостанции. Время развертывания комплекса составляет 30 с. Запуск барражирующего боеприпаса «Switchblade 300» осуществляется «по-минометному». При вылете из ПУ автоматом раскрываются аэродинамические поверхности и аппарат продолжает полет за счет двухлопастного толкающего винта, приводимого в движение электродвигателем. При всем этом консоли крыла раскрываются вперед, консоли стабилизатора - вспять, а рули - ввысь. Обнаружение целей осуществляется с помощью видеоинформации с ТВ камеры, передаваемой в реальном масштабе времени на пульт удаленного управления оператора. После обнаружения оператором цели барражирующий боеприпас «Switchblade 300» может наводиться на цель различными методами: - автономный режим полета по введенным в автопилот координатам цели. При всем этом устанавливается подрыв боевой части при срабатывании контактного взрывателя; - смешанный режим наведения, при котором оператор вручную при помощи ТВ либо тепловизионной камеры ведет поиск и захват цели на поражение, а в предстоящем полет до встречи с целью осуществляется в автономном режиме при помощи автопилота. Подрыв боевой части осуществляется при срабатывании контактного взрывателя; - режим ручного управления боеприпасом с возможностью контактного либо удаленного подрыва боевой части. В ручном режиме в случае утраты цели оператор может перенацелить боеприпас либо выполнить его самоликвидацию в неопасном месте, что дает возможность избежать случайных жертв посреди мирного населения. Его подлет к цели может проводиться как с работающим электромотором, так и в планирующем режиме с выключенным электромотором, что делает полет бесшумным. Длительность полета барражирующего боеприпаса «Switchblade 300» составляет от 20 до 50 минут зависимо от того, обустроен аппарат боевой частью либо нет. При его использовании в разведывательном варианте посадка осуществляется «на брюхо» способом скольжения на избранной оператором площадке неподалеку от места запуска. Но бывает и другая «посадка». Вследствие малой крейсерской скорости и низкой высоты полета боеприпас представляет собой, невзирая на малую эффективную площадь рассеивания (ЭПР), неплохую цель. Кроме использования против наземных целей, SRC Inc. написала ПО для объединения барражирующего боеприпаса «Switchblade 300» со посторонними сенсорами, чтоб иметь возможность перехватывать неприятельские БПЛА. Барражирующий боеприпас «Switchblade 300» употребляется вкупе с существующими радарами и системами угнетения СВУ, которые могут буксироваться Хаммерами. Перехват неприятельского беспилотника происходит в несколько шагов: если беспилотник проходит мимо истребителей — перехватчиков, либо размер дрона очень мал, чтоб они его могли убить, его начинают улавливать РЛС; после обнаружения используются способы радиоэлектронной борьбы, чтоб порвать канал связи дрона с оператором; если дрон не поддаётся РЭБ, то запускается «Switchblade 300», чтоб на физическом уровне перехватить и убить его.

Варианты модернизации «Switchblade 300»

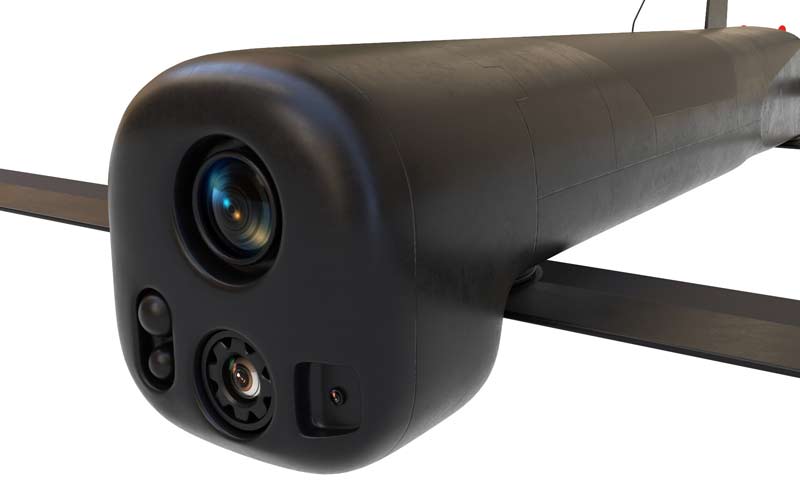

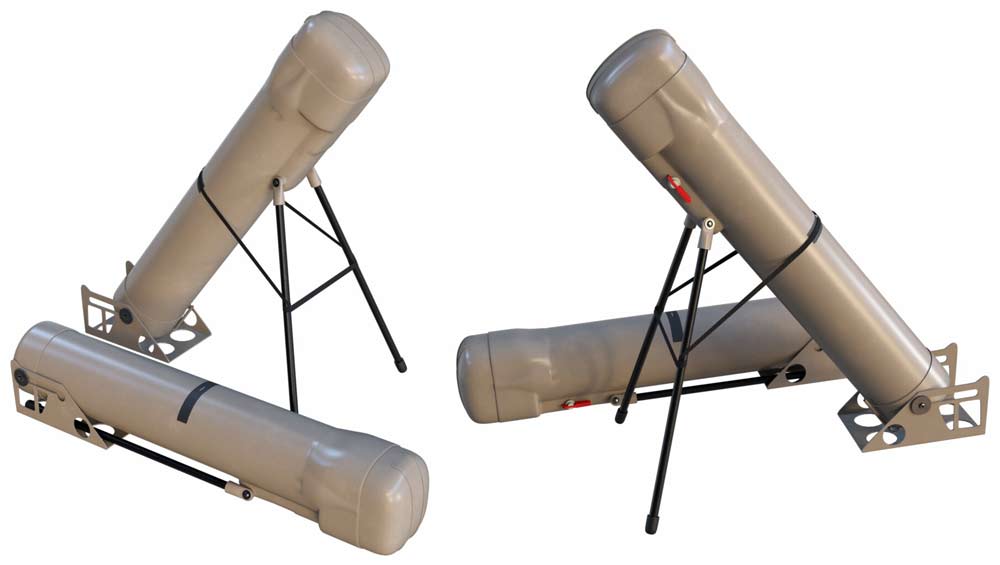

«Switchblade 300» Block 10C - имеет длину 610 мм и весит 2,7 кг, включая сумку для переноски и пусковую установку, что делает его маленьким и достаточно легким, чтоб его мог нести один боец. Им можно управлять на расстоянии до 10 км. Время полета 10 минут. Он обустроен (дневными) цветными и инфракрасными камерами, также GPS-локатором. Его боевая часть эквивалентна 40-мм гранате. Приводится в движение электродвигателем и может развивать скорость до 157 км/ч. Switchblade употребляет «помощник по отслеживанию целей» для захвата недвижных и передвигающихся целей. Block 10C содержит в себе канал цифровой передачи данных (DDL) для обеспечения размеренного и неопасного зашифрованного канала связи за счет более действенного использования имеющихся частотных диапазонов и значимого понижения вероятности перехвата сигнала, также одновременной работы нескольких систем Switchblade в одном районе без сигнала. Дает возможность расширить оперативные спектры при помощи другого БПЛА AeroVironment, и упрощает связь меж сенсором и стрелком за счет автоматической передачи планов миссии от 1-го БПЛА AeroVironment на Switchblade. Multi-Pack Launcher (MPL) удаленно запускает несколько Switchblade. MPL поставляется в стандартной конфигурации из 6 комплектов и весит 73 кг при полной загрузке. Конструкция масштабируется от 2 до 20 зарядов и обеспечивает резвую перезарядку наименее чем за 30 секунд на выстрел. Армия США начала развертывание MPL сначала 2019 года для защиты военных баз. «Switchblade 300» Block 20 - увеличено время полета до 20 минут. Отличается усовершенствованным спектром DDL. Имеет набор панорамных камер EO/IR для обеспечения видео в реальном времени и левостороннюю фиксацию с непрерывной положительной идентификацией (PID). Его полная масса составляет около 3,6 кг. Устройство массой 2 кг можно запустить наименее чем за две минутки. Пусковая труба содержит в себе встроенное управление и может поддерживать наземные, морские и мобильные платформы. Потенциально может отправлять разведывательные данные, такие как GPS-координаты целей. Технические свойства «Switchblade 300» Технические свойства Масса 2,5 кг Длина 49,5 см Диаметр 76 мм Рабочий спектр 10 км Высота полета <150 м Наибольшая скорость 101 км/ч (крейсерская); 160 км/ч Система наведения - автономный; ручное
