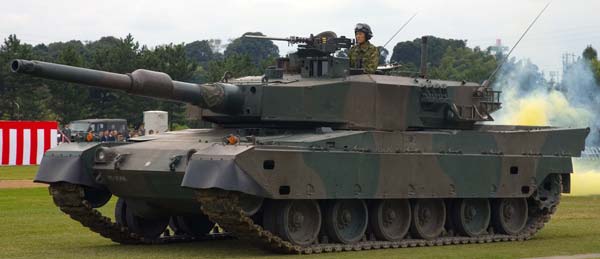

Основной боевой танк «90» (Япония)

Основной боевой танк «90» разрабатывался компанией Митсубиши Heavy Industries с 1976 года под индексом ST-C для подмены способен самообороны танков «61» и «74». В проектировании участвовали германские компании Krupp-Mak и Krauss-Maffei AG, создававшие танки Leopard. Логично, что принятый в 1989 году на вооружение основной боевой танк «90» имеет существенное наружное сходство с танком Leopard 2. Установочная партия новых танков была выпушена в 1990 году, массовое создание осушествляется с 1992 года. Обшая потребность Сил самообороны в танках этого типа оценивается в 400-500 единиц. Создание осуществляется с темпом сборки 15-18 единиц в год.

Компоновочная схема традиционная с задним расположением моторно-трансмиссионного отделения. Корпус и башня танка «90» - сварные, броня мультислойная, разнесенная, с широким внедрением глиняних частей. Верхний лобовой лист корпуса размещен под очень огромным углом к вертикали, в то время как лобовые и бортовые листы башни размещены без каких-то углов наклона. Зашита корпуса усилена за счет противокумулятивных экранов.

Стабилизированная в 2-ух плоскостях 120-мм гладкоствольная пушка германской конторы Rheinmetall выпускаемая в Стране восходящего солнца по лицензии компанией Japan Steel Works, может стрелять всеми боеприпасами этого калибра разработанными в Германии и США. Для заряжания пушки употребляется автомат с внедрением механизированной боеукладки, расположенной в нише башни и вмещающей 20 выстрелов. Последнее событие жители страны восходящего солнца, по-видимому посчитали достаточно весомым основанием для ликвидации в составе экипажа заряжаюшего, вобщем, не они одни.

Разработанная компанией Митсубиши Electric система управления огнём считается одной из самых совершенных в мире. Она содержит в себе электрический баллистический вычислитель, автоматом учитывающий поправки на скорость цели, боковой ветер, дальность до цели, наклон оси цапф пушки, температуру воздуха и атмосферное давление, свою скорость танка и износ канала ствола. Вручную в него вводятся поправки на температуру заряда и тип выстрела. Не считая того, в систему входят: стабилизированный в 2-ух плоскостях панорамный перископический комбинированный прицел командира с ночным тепловизионным и лазерным дальномерным каналами, разработанный компанией Fuji Photo Optical Company, стабилизированный в одной плоскости комбинированный перископический прицел наводчика Nikon Corporation с ночным тепловизионным каналом и вспомогательный телескопический шарнирный монокулярный прицел наводчика.

Кроме пушки в комплекс вооружения танка «90» входят два пулемёта: спаренный с пушкой пулемёт «74» калибра 7,62 мм и зенитный пулемёт М2НВ калибра 12,7 мм, установленный на крыше башни меж лючками командира и наводчика. По бортам башни в кормовой её части смонтированы 6 дымовых гранатометов «73» калибра 60 мм. Боекомплект содержит в себе 40 выстрелов, 4500 патронов калибра 7,62 мм и 660 патронов калибра 12,7 мм. При стрельбе из 120-мм гладкоствольной пушки употребляются неоперённые бронебойные подкалиберные трассирующие снаряды с отделяемым поддоном и многоцелевые противотанковые кумулятивные снаряды с полусгораемыми гильзами.

Установленный на танке 10-цилиндровый двухтактный, V-образный, турбированный дизельный двигатель жидкостного остывания Митсубиши M-12ZG мощью 1500 л.с. при 2400 об/мин. позволяет 50-тонной боевой машине развивать наивысшую скорость 70 км/ч. Отличные показатель подвижности обеспечиваются и гидромеханической коробкой с блокируемым гидротрансформатором, автоматической планетарной коробкой (4+2) и гидрообъемной передачей в приводе поворота.

Ходовка состоит из 6 обрезиненных опорных катков на борт, 3-х поддерживающих катков, ведущего колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное) и направляющего колеса. Подвеска — комбинированная, на 2-ух фронтальных и 2-ух задних опорных катках с каждого борта установлены гидропневматические сервомоторы, а на других — торсионные валы. Гусеницы имеют железные беговые дорожки, РМШ и съемные резиновые накладки.

На танке «90» установлена быстродействующая автоматическая система ППО, реагирующая на ИК-излучение источника воспламенения, и система зашиты от ОМП. Имеется система предупреждения об облучении танка лазерными средствами противника.

ТАКТИКО-ТЕХНИЧЕСКИЕ Свойства ТАНКА «90» БОЕВАЯ МАССА, т: 50. ЭКИПАЖ, чел.: 3. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 9760, ширина - 3430. высота (по крыше башни) — 2340, клиренс — 450 (меняется в границах от 200 до 600 мм). ВООРУЖЕНИЕ: 1 пушка Rh-120 калибра 120 мм, 1 пулемет «74» калибра 7,62 мм, 1 пулемет М2НВ калибра 12.7 мм, 6 дымовых гранатометов «73» калибра 60 мм. БОЕКОМПЛЕКТ: 40 выстрелов. 4500 патронов калибра 7,62 мм. 660 патронов калибра 12,7 мм. АВТОМАТ ЗАРЯЖАНИЯ: электромеханический, с неизменным углом заряжания. СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электромеханический. ПРИБОРЫ ПРИЦЕЛИВАНИЯ: стабилизированньш в 2-ух плоскостях панорамный перископический комбинированный прицел командира с ночным тепловизионным и лазерным дальномерным каналами, стабилизированный в одной плоскости комбинированный перископический прицел наводчика с ночным тепловизионным каналом, вспомогательный телескопический шарнирный монокулярный прицел наводчика. БРОНИРОВАНИЕ, мм: противоснарядное комбинированное мультислойное. Движок: Митсубиши 10ZG 32WT, 10-иилиндровый, двухтактный. V-образный, дизельный, с турбонаддувом, жидкостного остывания; мошность 1500 л.с. (1104 кВт) при 2400 об/мин. Коробка: МТ 1500, гидромеханическая с блокируемым гидротрансформатором, автоматической планетарной коробкой (4-1-2) и гидрообъемной передачей в приводе поворота. Ходовка: 6 обрезиненных опорных катков на борт, три поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска комбинированная, на 2-ух фронтальных и 2-ух задних опорных катках с каждого борта установлены гидропневматические сервомоторы, а на других — торсионные валы; гусеница с железной беговой дорожкой, РМШ и съемными резиновыми накладками. СКОРОСТЬ МАКС., км/ч: 70. Припас ХОДА, км: 400. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. - 30, ширина рва. м — 2.7. высота стены, м — 1, глубина брода, м — 2 (с ОПВТ - 4 м). СРЕДСТВА СВЯЗИ: радиостанция, танковое переговорное устройство.
