Ручная граната M67 (США)

Во всех войнах и вооруженных конфликтах последних 100 лет осколочные ручные гранаты оставались одним из принципиальных средств поражения, применявшихся во всех видах боя. Очевидно, с конфигурацией критерий ведения боя изменялись и требования к ручным гранатам. Южноамериканская M67 разрабатывалась в качестве наступательной ручной гранаты. Она стала более комфортной для четкого броска и поболее неопасной в воззвании, ежели применявшиеся ранее ручные гранаты серий M26 и M61. При всем этом был уменьшен радиус убойного деяния осколков и увеличена их плотность. Таким образом, уменьшалась зона, страшная для бойца, метающего гранату, и увеличивалась возможность поражения живой силы противника поблизости точки разрыва. Лимонка M67 поступила на вооружение в 1969 году.

КОРПУС И ЗАРЯД

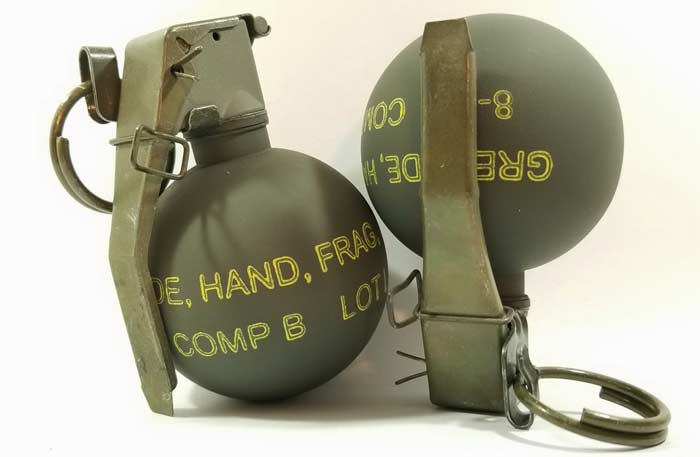

Лимонка M67 имеет цельный металлической корпус практически сферической формы поперечником 63,5 мм, из-за чего время от времени называется «Гольф-бол» (Golf Ball) - хотя стандартный мяч для гольфа чуток меньше. Корпус снаряжается 184,6 г взрывчатого вещества «композиция В» (Comp В), представляющего из себя текучую смесь гексогена и тринитротолуола с добавлением парафина. Лимонка имеет гладкую внешнюю поверхность, на внутренней может производиться маленькая насечка. Прилив в высшей части корпуса имеет навинтованное очко для крепления запала. При взрыве появляется около 400 осколков. Радиус сплошного поражения (когда более 70 % живых целей получают 1-2 убойных осколка) составляет около 5 м, действенного поражения (более половины целей) - 15 м, радиус разлета отдельных осколков добивается 230 м, но на таких дальностях легкие осколки стремительно теряют скорость и, соответственно, убойное действие.

ЗАПАЛЫ И ВАРИАНТЫ

Лимонка M67 употребляется с пиротехническим запалом M213, отличающимся от ранее применявшихся в гранатах американской армии, наличием 2-ух предохранительных устройств - стандартной чеки с кольцом и предохранительной петли из пружинной проволоки, обмотанной вокруг запала и удерживающей его рычаг. Интересно, что петля называется нередко «зажимом для джунглей» (jungle clip) - видимо, сказался опыт боев во Вьетнаме, когда при перемещениях в зарослях ветка либо ствол могли случаем зацепить и выдернуть стандартную предохранительную чеку гранаты, открыто подвешенной на снаряжении бойца. Перед видном гранаты с запалом M213 следует двинуть проволочную петлю так, чтоб она не задерживала рычаг запала, потом, удерживая гранату так, чтоб рычаг был прижат к корпусу, выдернуть за кольцо предохранительную чеку. После броска рычаг, отходя от корпуса, отпускает крутящийся ударник (курок), ударник, делая поворот на оси под действием собственной пружины, отбрасывает рычаг и разбивает капсюль-воспламенитель M67. Последний воспламеняет замедлительный состав запала, по выгорании которого срабатывает капсюль-детонатор, инициирующий заряд гранаты. «Двухступенчатый» предохранитель позволял поставлять гранаты в войска уже с установленными запалами. Такая же модель гранаты без предохранительной петли известна под обозначением M33.

МОДИФИКАЦИИ

Модель M68 отличается от M67 электропиротехническим ударно-дистанционным запалом M217. В запале за счет тепла, выделяемого пылающим замедлительным составом, срабатывает термическая батарея, заряжающая маленький конденсатор электрозапала. При ударе гранаты о препятствие замыкатель электрозапала вызывает подрыв заряда. В случае, если электроцепь не сработала, капсюль-детонатор сработает после выгорания замедлительного состава - такая «самоликвидация» происходит через семь секунд после броска гранаты. Так M217 соединяет ударное и дистанционное действие, хотя время замедления великовато. Предохранительная петля от гранаты M68 не взаимозаменяема с петлей от M67. Для обучения служит имитационная лимонка M69, повторяющая по форме и массе M67, но с инертным снаряжением. В отличие от боевой M67, окрашиваемой в оливково-серый цвет с желтоватой маркировкой, корпус M69 имеет голубую расцветку с карим пояском. При срабатывании запала лимонка M69 дает облачко дыма.

ПРИМЕНЕНИЕ

Благодаря надежному предохранению, позволяющему носить гранату, зацепив рычаг запала за ремень снаряжения, также маленьким размерам при высочайшей плотности осколков в ограниченном радиусе поражения, гранаты M67 и M68 воспользовались известностью у подразделений, ведущих в большей степени ближний бой - десантников, морских пехотинцев, подразделений войск специального предназначения. Лимонка не осталась «чисто американской», поступив на вооружение также канадской (под обозначением С13) и турецкой армий. В Южной Корее под обозначением K75/K400 выпускалась копия M67 с модифицированной конструкцией запала. Сами америкосы не стали превращать M67 в винтовочную, зато израильтяне использовали M67 в качестве боевой части оперенной осколочной винтовочной гранаты BT67 (AP67): корпус M67 соединен с трубкой 6-лопастного стабилизатора, которой лимонка надевается на пламегаситель винтовки либо другое дульное приспособление. Вышла одна из более могущественных, да и самых томных (640 г) противопехотных винтовочных гранат. Тактико-технические свойства гранаты M67 Тип гранаты - осколочная наступательная Полная длина гранаты, мм 89,7 Поперечник корпуса, мм  63,5 Масса гранаты, г  390 Масса разрывного заряда, г 184,6 Тип запала - удаленный M213 Дальность броска, м  40 Время замедления, с 4-5 Радиус действенного поражения, м 15
