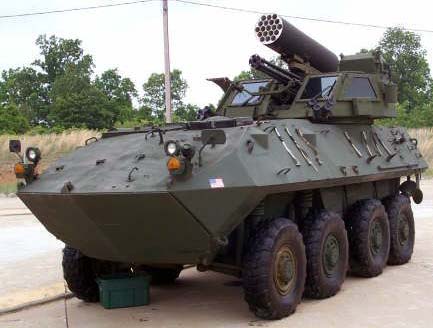

Самоходный зенитный комплекс LAV-AD (США)

Зенитный пушечно-ракетный комплекс LAV-AD предназначен для поражения низколетящих воздушных целей, также борьбы с легкобронированными и небронированными наземными целями. Сотворен на базе плавающего бронетранспортера LAV-25 с колесной формулой 8 х 8 компанией "General Dynamics Armaments Systems". На новейшей башне радиального вращения с бронестеклами большой площади установлены пятиствольная 25-мм пушка GAU-12/U Gatling, четыре зенитные управляемые ракеты в транспортно-пусковых контейнерах от ПЗРК Mistral (вероятна установка ЗУР ПЗРК FIM-92 Stinger и 9К38 "Игла") и два четырехствольных гранатомета для постановки дымовых завес. Комплекс обустроен радиолокационной станцией обнаружения целей TRS 2630P, телевизионной и тепловизионной подсистемами, оптическим прицелом и лазерным дальномером.

Обнаружение целей делается при помощи телевизионной системы FTS (FLIR TV Sight System), разработанной компанией "Raytheon Systems Company", либо зрительно через бронированные стекла на фронтальной и боковой сторонах кабины операторов. Система FTS, объединяющая телевизионную и тепловизионную камеры, служит для обнаружения целей в дневных и ночных критериях. Оптические каналы FTS объединены с лазерным дальномером (CO2), применяемым для измерения дальности до сопровождаемых целей. Дальность нужна для определения момента запуска ЗУР и выбора типа орудия. Расчет комплекса — 2 человека: командир комплекса и оператор. Каждый способен без помощи других создавать обнаружение, сопровождение целей, также выбирать вид орудия для обстрела целей. В ЗРАК "LAV-AD" употребляется зенитная ракета FIM-92 "Stinger" RMP (Reprogrammable Microprocessor) разных модификаций. Последние варианты этой ракеты FIM-92E Block I и FIM-92E Block II. Ракеты FIM-92E Block I обустроены двухдиапазонной помехозащищенной головкой самонаведения (ГСH) розеточного типа, pаботающей в ИК и ультpафиолетовом (УФ) спектрах длин волн, осколочно-фугасной боевой частью весом 3кг и имеют дальность полета до 8км со скоростью М=2.2. В 2004 году начато создание ракеты FIM-92E Block II, которая оснащается всеракурсной тепловизионной ГСН с расположенной в фокальной плоскости оптической системы матрицей ИК-детекторов. В дополнение к восьми ракетам, находящимся в пусковых контейнерах в боевом положении, на шасси комплекса имеется боезапас из 8 ЗУР, перезаряжаемых вручную. Боевая машина комплектуется системой сателлитной навигации AN/PSN-11, системами радиосвязи AN/VRC-92 SINCGARS и AN/GRC(V) 231-HF . Любая боевая машина имеет также 7,62-мм пулемет для самообороны и два блока из 4 дымовых гранат.

Тактико-технические свойства ЗРК "LAV-AD" Наибольшая дальность поражения (ракетами/пушкой), км  5.5/2.5 Малая дальность поражения (ракетами/пушкой), км  0.2/0 Высота поражения, км  0-3.8 Наибольшая скорость ракеты, М  2.2 Масса ракеты,кг  10.1 Масса боевой части,кг  3 Длина ракеты, м  1.52 Поперечник ракеты, м  0.07 Калибр пушки, мм  25 Скорострельность, выстр/мин  1800 Сектор обстрела по углу места, град  от -8 до +60 Сектор обстрела по азимуту, град  360 Наибольшая скорость поворота платформы, рад/с  1 Наибольшее ускорение поворота платформы, рад/с2  2 Боевая машина Экипаж, чел.  2 Масса совместно с шасси, кг  13410 Масса платформы,кг  2676 Боезапас снарядов  900 Боезапас ЗУР  16

Источник: dogswar.ru
