Мина-ловушка МС-4 (СССР)

05 июль 2025, Суббота
5
0
Мина МС-4 предназначается для минирования предметов служебного, личного либо бытового обихода в целях поражения живой силы. Она может применяться в качестве противопоездного взрывателя при минировании стальных дорог и взрывателя объектной мины при разрушении разных сооружений.

Устройство мины МС-4

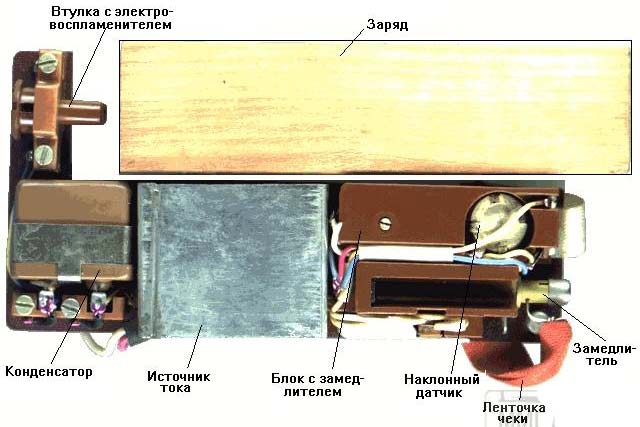

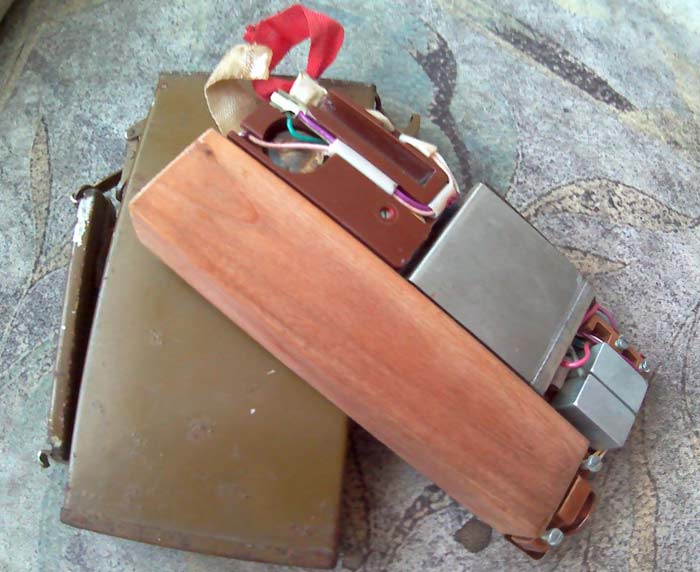

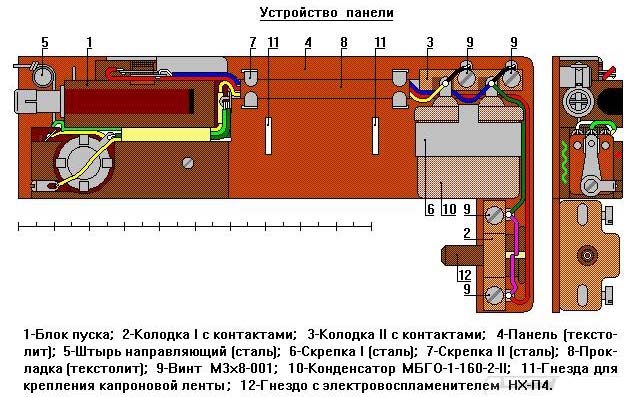

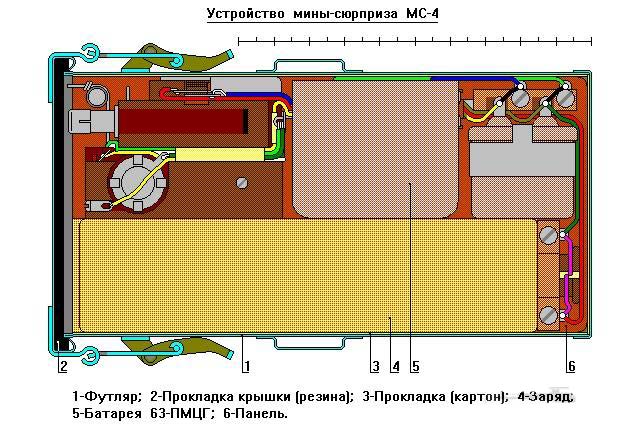

Мина-ловушка МС-4 состоит из футляра, блока с замедлителем, включателем и сенсорами цели, источника тока, 2-ух конденсаторов, резистора, контактных колодок, втулки с электровоспламенителем, монтажной панели, капсюля детонатора №8-А и заряда. Любая мина оснащается 4-мя металлоэлементами (№ 1, 3, 5 и 6) и отрезком тесьмы для привязки мины к разным предметам. Корпус мины окрашивается в матовый оливково-зеленый цвет. Никакой маркировки на корпус не накладывается. Может быть наличие чернильных треугольных печатей маленького размера с знаками ОТК и технологических пометок. Некие серии мин могут на боковых стенах иметь железные петли для закрепления мины на объекте либо заряде ВВ. Футляр - железный, прямоугольной формы, имеет откидную крышку, закрываемую 2-мя затяжными замками. Герметизация обеспечивается резиновой прокладкой. Футляр снутри выложен изолирующими прокладками. На футляре имеются две петли, за которые мина привязывается к минируемому предмету. Блок - пластмассовый, имеет гнезда, в каких расположены замедлитель, вибрационный сенсор и наклонный сенсор. На торце блока имеется переключатель рода работы, а с боковой стороны прикреплен включатель. В блоке имеется гнездо для размещения в транспортном положении капсюля-детонатора № 8-А. Замедлитель играет роль предохранителя при установке мины на срабатывание от вибрационного либо наклонного сенсора либо приводит мину в действие по истечении времени замедления - при установке ее в качестве объектной. Замедлитель состоит из ударника с гайкой и резаком, пружины, втулки, колпачка, чеки и металлоэлемента. Замедлитель закреплен в гнезде блока проволочной скобой. Чека, проходя через отверстие во втулке и штоке ударника, держит ударник во взведенном положении. К чеке для обеспечения удобства выдергивания прикреплена петля из красноватой тесьмы. Колпачок держит металлоэлемент в отверстия втулки. В деньке колпачка имеется отверстие, через которое можно проверить наличие металлоэлемента. На заводе в замедлитель установлен металлоэлемент № 6. Другие три металлоэлемента в картонном пакете вложены в футляр под крышку около замедлителя. После выдергивания чеки резак под действием пружины перерезает металлоэлемент, ударник освобождается и переводит мину в боевое положение либо замыкает электровзрывную цепь мины. Вибрационный сенсор обеспечивает срабатывание мины при ее колебаниях, вызванных попыткой взять заминированный предмет либо двинуть его с места, либо проходящим поездом (при использовании мины в качестве противопоездного взрывателя). Вибрационный сенсор состоит из корпуса и колодки с 3-мя вибраторами. Средний вибратор является одним контактом, а последние, корпус и колодка, - другим. От среднего вибратора и корпуса выведены провода. При колебаниях мины вибраторы колеблются, их головки соприкасаются и замыкают электровзрывную цепь мины. Наклонный сенсор обеспечивает срабатывание мины при наклоне на угол до 20° и резких сдвигах с места установки. При горизонтальном положении мины шарик лежит в коническом углубления нижней платы. При наклоне либо резком сдвиге шарик перекатывается и, соприкасаясь с контактным кольцом, замыкает электровзрывную цепь мины. Переключатель рода работы имеет три положения и служит для переключения электровзрывной цепи мины на срабатывание: от вибрационного сенсора - волнистая линия зеленоватого цвета; от наклонного сенсора - красноватый кружок; по истечении установленного времени замедления - 3-ий (средний) контакт, не имеющий маркировки. Включатель включает мину в боевое положение либо замыкает электровзрывную цепь при срабатывании замедлителя. Он состоит из 2-ух пластинчатых контактов. Один из контактов имеет штифт. При освобождении ударника гайка повлияет на штифт, размыкает контакты и замыкает контакт, имеющий штифт, с контактом. При всем этом делается переключение в электронной схеме. Для защиты от механических воздействий контакты закрыты железной затворкой. Источник тока - батарея ПМЦГ-63 - имеет исходную ЭДС 63 В. Конденсаторы служат для скопления энергии, нужной для срабатывания электровоопламенителя. Резистор исключает срабатывание взрывателя от сотрясения, вызванного срабатыванием замедлителя. Контактные колодки служат для подключения батареи с конденсаторами, резистора и втулки с электровоспламенителем НХ-10-1,5. Монтажная панель служит для крепления на ней всех частей мины. На панели закреплен штифт, который обеспечивает изменение направления выдергивания чеки замедлителя. К панели прикреплена петля из тесьмы, за какую по мере надобности вытаскивается механизм мины из футляра. Капсюль-детонатор № 8-А 11 в транспортном положении мины располагается в гнезде блока 1. При подготовке мины к установке капсюль-детонатор устанавливается в запальное гнездо заряда открытым концом в сторону втулки с электровоспламенителем. Заряд склеен из 2-ух упрессованных шашек, имеющих сквозное отверстие. По месту склеивания помещена картонная прокладка с отверстием. Прокладка фиксирует положение капсюля-детонатора № 8-А в запальном гнезде (отверстии) заряда.

Принцип деяния мины МС-4

В неопасном положении чека держит ударник на боевом взводе; источник тока и конденсатор отключены, а электровоспламенитель зашунтирован. При установке мины на срабатывание от вибрационного сенсора переключатель рода работы устанавливается в положение III. После выдергивания чеки по истечении времени замедления срабатывает замедлитель и переключает контакты включателя. Конденсатор заряжается, и мина перебегает в режим ожидания цели. При воздействии на мину вибрационный сенсор замыкает электровзрывную цепь и мина взрывается. При установке мины МС-4 на срабатывание от наклонного сенсора переключатель устанавливается в положение I. Предстоящее действие мины происходит так же, с тем различием, что электровзрывная цепь замыкается наклонным сенсором при наклоне либо резком сдвиге мины. Резистор обеспечивает зарядку конденсатора с неким замедлением, чем исключает срабатывание мины от сотрясения, вызванного срабатыванием замедлителя при установке мины на срабатывание от вибрационного либо наклонного сенсора. При установке мины на срабатывание по истечении времени замедления (в положение «ОБЪЕКТНАЯ») переключатель устанавливается в положение II. В данном случае в момент срабатывания замедлителя - переключения контактов включателя к электровоспламенителю подключаются источник тока и конденсатор и мина взрывается без воздействия на нее.

Подготовка и установка мины МС-4

Подготовка делается конкретно перед установкой мины. Для подготовки нужно: - открыть крышку; - убедиться в наличии металлоэлемента в замедлителе, а по мере надобности поменять его другим в согласовании с данным временем замедления (для подмены металлоэлемента нужно снять колпачок, поменять металлоэлемент и вновь надеть колпачок); - при подмене металлоэлемента осмотром убедиться в исправности резака; - поставить переключатель рода работ в данное положение; - при установке на срабатывание от вибрационного сенсора - на контакт, отмеченный зеленоватой волнистой линией; при установке на срабатывание от наклонного сенсора -на контакт, отмеченный красноватым кружком, при установке на срабатывание по истечении времени замедления (в положение «ОБЪЕКТНАЯ») - на средний контакт, не имеющий маркировки. В случае внедрения мины МС-4 в качестве мины-ловушки при минировании разных предметов мина располагается снутри предмета (к примеру, в выдвижном ящике стола либо шкафа, снутри свертка, коробки и т. п.) либо прикрепляется к предмету (привязывается либо подвешивается к нему). На срабатывание от вибрационного сенсора мина может устанавливаться в любом положении. Часто МС-4 просто-напросто приклеивают эпоксидной смолой к днищу мины. На срабатывание от наклонного сенсора мина устанавливается на всякую из огромных граней в горизонтальном положении. По мере надобности мина быть может установлена с доп зарядом ВВ требуемой величины. Мина должна плотно прилегать к заряду большой гранью. Заряд мины при взрыве обеспечивает передачу детонации заряду из тротиловых шашек через древесную стену шириной до 20 мм. В случае внедрения мины МС-4 в качестве противопоездного взрывателя при минировании стальной дороги она устанавливается на срабатывание от вибрационного сенсора на глубине до 0,5 м в горизонтальном положении (на огромную грань) так же, как и взрыватель МЗУ-2 с зарядом ВВ нужной величины, обеспечивающей при взрыве разрушение жд колеи, достаточное для вызова крушения поезда. При установке в положение «ОБЪЕКТНАЯ» (на срабатывание по истечении данного времени замедления) для разрушения разных сооружений мина устанавливается в любом положении с доп зарядом ВВ, масса которого определяется расчетом. Для установки мины МС-4 нужно: - приготовить место и установить (если нужно) доп заряд ВВ (время от времени мина быть может привязана к заряду); - открыть крышку мины и убедиться, что переключатель рода работ установлен в требуемом положении; - удерживая механизм мины в футляре, выдернуть чеку (к чеке привязана петля из красноватой тесьмы, за какую делается выдергивание чеки); - переставить капсюль-детонатор № 8-А из гнезда в блоке с замедлителем в запальное гнездо заряда открытым концом вперед (к электровоспламенителю); - закрыть крышку мины; - установить мину (привязать) на приготовленное место в требуемом положении; - замаскировать место установки. Мины МС-4 обезвреживать воспрещается. Обнаруженные невзорвавшиеся мины уничтожаются взрывами зарядов ВВ, располагаемых рядом с миной. Ликвидирование мин, установленных в положение «ОБЪЕКТНАЯ», делается по истечении двойного времени замедления (наибольшего) при данной температуре. Тактико-технические свойства мины МС-4 Масса, кг 0,41 Масса заряда, кг 0,12(тротил) Длина, см 15,5 Ширина, см 9,2 Высота, см 3,1 Сенсор цели - Вибрационный и наклонный Чувствительность сенсоров: - наклонного 20 градусов - вибрационного 0,5м Замедлитель - Металлоэлемент Время замедления (зависимо от номера металлоэлемента и температуры) - От 15 мин до 360 ч Источник тока - Батарея ПМЦГ-63 Температурный спектр внедрения, °С -20 - +50 Время далекого взведения 10-20 мин. Неизвлекаемость - Да Необезвреживаемость - Да Самоликвидация/самонейтрализация - Нет/разряд батареи питания
