Авиационная ракета Р-60 (СССР)

Опыт воздушных боев в процессе локальных войн показал растущее значение ракетного вооружения малой дальности, используемого с маневрирующего носителя по энергично маневрирующей цели. В конце 1960-х годов в нескольких странах начались работы над маневренной самонаводящейся ракетой, легкой и компактной, чтоб самолет мог нести достаточный их боекомплект. Определением вида легкой высокоманевренной ракеты малой дальности занялись в этот период в НИИ-2 Министерства авиапромышленности СССР. Конструкторские проработки с 1968 года велись в ОКБ-4 МАП (МКБ «Молния», г. Жуковский) под управлением головного конструктора М. Р. Бисновата и его заместителя B.Н. Елагина. Официально разработка ракеты, получившей шифр К-60, была задана ОКБ-4 Постановлением Правительства от 21 января 1970 года. К тому времени на киевском заводе «Арсенал» под управлением C.П. Алексеенко уже велась разработка компактной термический (инфракрасной) головки самонаведения «Комар» с огромным значением угла сопровождения цели. Разработка К-60 (индекс создателя «изделие 62») заняла всего около 4 лет. За базу сначала приняли ракету 9М31 ЗРК близкого деяния «Стрела-1» -отсюда и поперечник фюзеляжа 120 мм. Но в итоге было сотворено совсем другое изделие. Ракета предназначалась для вооружения истребителей МиГ-21, МиГ-23, Су-15, Су-17, Як-28П. 1-ые запуски ракет К-60 с истребителя МиГ-21СМТ провели в 1971 году, потом запуски осуществлялись также с МиГ-23. Муниципальные тесты закончились в 1973 году. Заданную массу 30-35 кг выдержать не удалось, но в целом ракета оказалась очень успешной. Постановлением от 18 декабря 1973 года она была принята на вооружение под обозначением Р-60. В США и НАТО ракета получила обозначение АА-8 Aphid. Массовое создание Р-60 вели столичный завод «Коммунар», Ижевский механический и Тбилисский авиационный фабрики. В число носителей Р-60 не считая упомянутых самолетов вошли также Су-15ТМ, Су-17М, МИГ-25ПД, МиГ-27, МиГ-29, МиГ-31, МиГ-31 М, Як-38. Ракеты Р-60 обычно употребляется в составе вооружения самолета вкупе с более томными ракетами.

УСТРОЙСТВО РАКЕТЫ Р-60

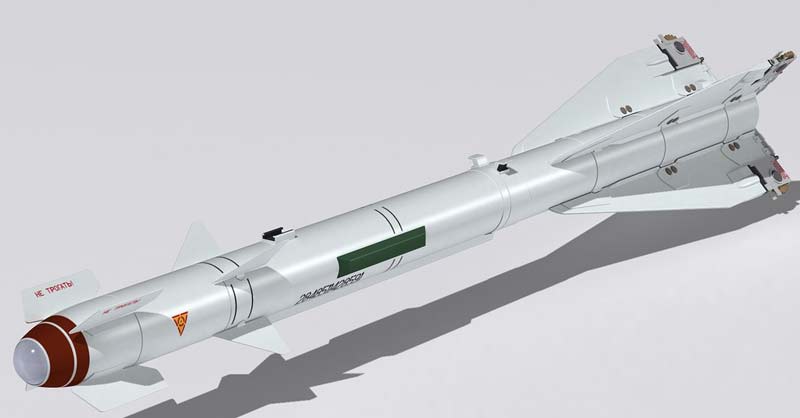

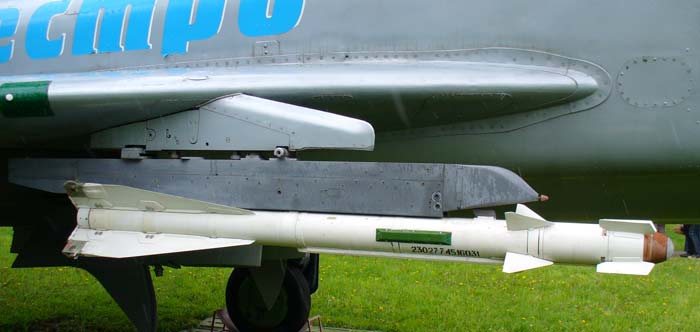

Авиационная ракета Р-60 построена по аэродинамической схеме «утка» с крестообразным треугольным крылом малого удлинения и с большой хордой - так удалось уменьшить поперечный габарит ракеты при достаточной площади крыла. Повышению маневренности ракеты содействуют дестабилизаторы, установленные впереди аэродинамических рулей. На задней кромке крыла размещены роллероны. Термическая ГСН «Комар» производит захват цели на подвесе, перед запуском, по сигналам от бортовой прицельной системы самолета. Автосопровождение цели ГСН производит в спектре углов до 30-35°. Осколочно-стрежневая боевая часть размещена во 2-м отсеке, вслед за ГСН. Таким образом боевая часть выдвинута очень вперед, так как при ограниченной ее массе больший эффект дает подрыв контактным взрывателем при прямом попадании в цель. Радиус поражения при подрыве около цели (по сигналу неконтактного радиовзрывателя) - 2,5 м. В 3-ем отсеке расположены предохранительно-исполнительный механизм боевой части, управляющие приводы, управляющие попарно связанными аэродинамическими рулями, и автопилот, в четвертом - радиовзрыватель и источник электропитания (турбогенератор, приводимый в действие газами порохового аккума давления). 5-ый отсек занимает твердотопливный движок ПРД-259 с переменной по времени силой тяги. Запуск делается с авиационной пусковой установки типа АПУ-60-I (на одну ракету) либо АПУ-60-II (на две ракеты), крепящейся на подкрыльевом пилоне, на консоли крыла либо под фюзеляжем. Вероятен запуск по одной цели 2-ух ракет залпом. Наибольшая дальность запуска 7,2 км обеспечивается на высоте около 12 км, на малых высотах наибольшая дальность запуска уменьшается до 2,5 км. Авиационная ракета Р-60 стала фактически первой в мире компактной УР класса «воздух-воздух», рассчитанной на применение в маневренном ближнем бою, нередко называемом «собачьей схваткой» (от британского dog-fighting).

РАСШИРЕНИЕ Способностей

Работы по модернизации К-60 начались еще до официального принятия ее на вооружение. Главной задачей разработки варианта К-60М («изделия 62М») было обеспечение атаки цели со стороны как задней, так и фронтальной полусферы - в маневренном бою обоюдное положение врагов стремительно изменяется - и повышение могущества деяния боевой части. Надлежащие задания выданы МКБ «Молния» Комиссией по военно-промышленным вопросам в октябре 1974-го и в апреле 1975 года. Всеракурсность внедрения К-60М обеспечила сделанная заводом «Арсенал» термическая ГСН «Комар-М» с завышенной чувствительностью (за счет остывания фотоприемника) и увеличенным углом целеуказания. Аппаратура системы управления разработки 3-го Столичного приборостроительного завода выполнена на микросхемах. Увеличена масса и несколько изменена конструкция боевой части, повышена помехозащищенность радиовзрывателя. «Пространственный» спектр внедрения ракеты расширен повышением наибольшей и уменьшением малой дальности запуска. Объем муниципальных испытаний модернизированной ракеты в целом был выполнен к 1977 году. Ракета принята на вооружение под обозначением Р-60М. Она вошла в состав вооружения истребителей МиГ-29, МиГ-31, истребителя-бомбардировщика МиГ-27, фронтового бомбовоза Су-24, штурмовика Су-25Т, также вертолетов Ми-24 и Ми-8. В предстоящем Р-60М дорабатывалась - а именно, установлен оптический неконтактный взрыватель, хотя экспортный вариант Р-60МК обустроен радиолокационным взрывателем. Ракеты серии Р-60 (экспортные Р-60К и Р-60МК) поставлялись более чем в два 10-ка государств мира, посреди которых - Ангола, Болгария, Венгрия. Вьетнам, ГДР, Индия, Ирак, Куба, Ливия, Польша, Сирия, Чехословакия, Финляндия, Югославия. 1-ое боевое применение ракет сирийскими ВВС в процессе Ливанской войны 1982 года показало их продуктивность. Технические свойства ракеты Р-60 Наибольшая дальность запуска, м:  из задней полусферы 7000-7200 Малая дальность запуска, м 300 Высота полета цели, м: - наибольшая 20 000 - малая 30 Наибольшая скорость полета цели, км/ч 2500 Наибольшая скорость полета ракеты, М 2,5 М Система наведения ИК ГСН Стартовая масса ракеты, кг 43,5 Масса боевой части, кг 3,0 Тип боевой части  осколочно-стержневая Длина ракеты, мм 2095 Поперечник фюзеляжа, мм 120 Размах крыла, мм 390
