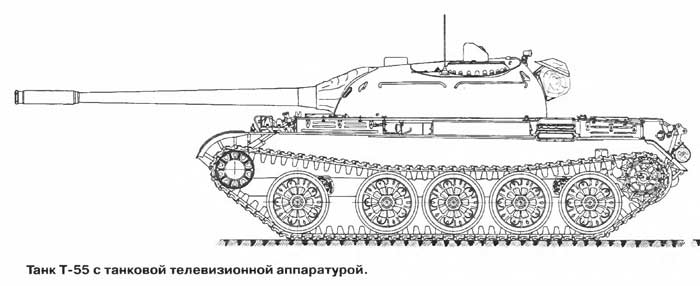

Опытный танк Т-55 с танковой телевизионной аппаратурой (СССР)

Танк Т-55 с танковой телевизионной аппаратурой был сотворен в макетном выполнении во ВНИИ-100 в Ленинграде в 1962 г. Работа по созданию танковой телевизионной аппаратуры была задана Постановлением СМ СССР от 4 ноября 1960 г. (тема 23 «Алмаз»). Разработка и изготовка телевизионной аппаратуры были поручены BHИИ-380 Муниципального комитета радиоэлектроники СССР. Оборудование и тесты экспериментального макетного эталона танка Т-55, оборудованного телевизионными устройствами и аппаратурой автоматизации главных процессов управления движением и стрельбой были произведены в 1962 г. во ВНИИ-100. Целью данной экспериментальной работы являлось исследование способности обеспечения вождения танка, наблюдения и ведения огня в критериях невозможности использования оптическими устройствами (световое излучение ядерного взрыва, подводное вождение, телеуправляемые боевые машины). По результатам полигонных испытаний, проведенных междуведомственной комиссией в 1963 г.. Постановлением СМ СССР работа по этой теме была прекращена. В связи с необходимостью размещения телевизионных устройств вождения, наблюдения и прицеливания, имевших огромные размеры, внутренняя часть серийного танка Т-55 была значительно переоборудована. Отделение управления занимало всю носовую часть корпуса танка. В нем размещались рабочие места механика-водителя (слева) и командира-оператора (справа). Для размещения рабочего места командира-оператора из носовой части корпуса тапка Т-55 были демонтированы фронтальный топливный бак и два бака-стеллажа. Четыре аккумуляторные батареи и реле-регулятор были расположены у правого борта. На рабочем месте командира-оператора находились: блок формирования сигнала A3-100; пульт управления оператора A3-101; монитор оператора; пульт управления автоматики A3-117; пульт управления стабилизатором и удаленными приводами наводки; индикатор-указатель положения телекамер наблюдения и прицеливания. Рабочее место механика-водителя танка Т-55 было дополнительно оборудовано телевизионной камерой A3-113 и монитором A3-105. Головное зеркало телевизионной камеры механика-водителя размещалось в броневом колпаке, установленном по середине высшей части лобового листа корпуса. Огромную часть боевого отделения экспериментального танка занимали составные части аппаратуры наблюдения и прицеливания. В башне серийного танка были демонтированы ночной прицел ТПН1, дневной и ночной приборы наблюдения командира, устройство наблюдения МК-4, спаренный с пушкой пулемет. В боевом отделении справа от пушки находилось рабочее место заряжающего. В фронтальной части башни, справа от пушки была установлена телевизионная камера прицеливания, головное зеркало которой от пуль и осколков было защищено цилиндрическим бронеколпаком. На основание командирской башенки была установлена поворотная платформа с телевизионной камерой наблюдения. В боевом отделении также размещались: блок формирования телевизионного сигнала, редуктор поворота телевизионной камеры наблюдения, электрический усилитель ЭМУ-250, система блоков питания, вспомогательная аппаратура. Работа комплекса обеспечивалась автономным энергоагрегатом с двигателем внутреннего сгорания УД-2, генератором Г-74 и преобразователем ПО-1500. Телевизионная аппаратура была выполнена по замкнутой схеме, состоявшей из 2-ух каналов - наблюдения и прицеливания. При этом вывод изображения от каждой из 3-х видеокамер на мониторы осуществлялся за счет переключения каналов командиром-оператором и механиком-водителем независимо друг от друга. Танковый телевизионный комплекс был обустроен стабилизатором, разработанным на базе стабилизатора «Циклон». В его состав входили приводы стабилизации и удаленного наведения башни, пушки и телекамеры наблюдения. Управление телекамерой наблюдения в горизонтальной плоскости производилось автоматическим приводом поворота командирской башенки, а в вертикальной - автоматическим приводом головного зеркала телекамеры. Телекамера наблюдения обеспечивала обнаружение и идентификацию недвижной цели при величине поля зрения устройства 4°30'на расстоянии до 2500 м, а при величине поля зрения 9° - 1500 м. Телевизионный прицел обеспечивал ведение огня деньком на расстоянии до 1500 м. Телевизионный устройство наблюдения механика-водителя при величине поля зрения 50° позволял распознавать деньком местные предметы п дорожные неровности на расстоянии до 100 м и обеспечивал вождение танка со скоростями, допускаемыми дорожными критериями. Главное орудие, силовая установка, коробка, ходовка и средства связи танка были такими же, как у серийного танка Т-55. В схему электрического оборудования машины были внесены конфигурации, связанные с обеспечением совместной работы с электрическим оборудованием телевизионной аппаратуры. Проведенные на НИИБТ полигоне тесты проявили принципную возможность ведения прицельной стрельбы с места и слету, также вождения танка деньком с внедрением телевизионной аппаратуры. Но установка массивной телевизионной аппаратуры привела к значительному понижению боевых параметров танка - огневой мощи (недостающий боекомплект, отсутствие курсового и спаренного пулеметов) и подвижности (недостающий припас хода по горючему). Потому предстоящее проведение работ по теме «Алмаз» было признано нецелесообразным.

Источник: dogswar.ru
