Противотанковый ракетный комплекс «Гермес» (Россия)

В тульское инструментальное конструкторское бюро разрабатывает новый противотанковый ракетный комплекс большой дальности, получивший наименование «Гермес». Дальнобойный ПТРК "Гермес" представляет собой многообещающий комплекс высокоточного орудия последнего поколения - разведывательно-огневой ПТРК многоцелевого предназначения, сочетающий характеристики артиллерийского и противотанкового комплексов. Комплекс предназначен для поражения нынешних и многообещающих объектов бронетанковой техники, небронированных тс, стационарных инженерных сооружений, надводных целей, низколетящих малоскоростных воздушных целей, живой силы в укрытиях.

ПТРК "Гермес" построен по составному принципу, что дает возможность улучшить состав привлекаемых средств зависимо от решаемых задач, уместно соединять разные методы наведения на разных дальностях стрельбы, также располагать комплекс на наземных, воздушных и морских носителях.

Внедрение наружных средств разведки и целеуказания , в том числе размещаемых на удаленно пилотируемых летательных аппаратах (ДПЛА), позволяет более много воплотить главные положения концепции «бесконтактной войны», уменьшить сроки выполнения и расширить диапазон решаемых задач с привлечением мало нужного количества сил и средств, также свести к минимуму вещественные издержки на проведение операций.

Вариант наземного базирования «Гермес» Состав комплекса: •боекомплект управляемых ракет в транспортно-пусковых контейнерах (ТПК) с 3-мя типами головок самонаведения (лазерной полуактивной, инфракрасной, радиолокационной); •боевая машина с пусковой установкой пакетного типа (по 24 ТПК) с бортовыми средствами разведки и лазерного подсвета целей; •машина управления огнем с подъемно-мачтовым устройством для многоканальных, многоспектральных оптико-электронных и радиолокационных средств разведки, которая создана для ведения разведки, обнаружения и определения целей, целераспределения и целеуказания.

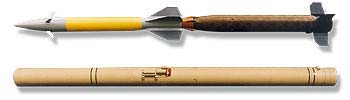

Ракета "Гермес" с отделяемым стартовым движком имеет всеприменимую осколочно-фугасную боевую часть. Органы управления - аэродинамические рули. Тип старта - из ТПК вышибным зарядом. Для огромных дальностей стрельбы (до 100км) ракета комплектуется стартовой ступенью увеличенного калибра. Система управления - комбинированная: на исходном участке полета ракета управляется инерциальной системой (для версий с дальностью полета 15-18км) либо радиокомандной (для версий с дальностью полета 40 и 100км), на конечном участке осуществляется полуактивное самонаведение ракеты на цель по отраженному от нее лазерному излучению либо другие виды самонаведения.

Целеуказание для "Гермеса" могут выдавать как личные машины управления, смонтированные на гусеничном бронированном шасси и способные действовать конкретно в боевых порядках, так и пилотируемые и беспилотные летательные аппараты, снаряженные соответственной аппаратурой, также пехотинцы, имеющие мобильный выносной комплекс средств автоматического управления огнем "Малахит". Для целеуказания могут употребляться и общевойсковые средства разведки. Это обеспечивает "Гермесу" высшую упругость внедрения и маленькое время реакции на вызов огня.

Методы, заложенные в базу построения системы управления, позволяют оператору стремительно принимать решение об атаке и реагировать на конфигурации боевой обстановки, что понижает общее время реакции комплекса до нескольких секунд. Неотказная и безошибочная работа системы управления обеспечивается схемами аппаратного и программного резервирования.

Для обороны побережья предлагается вариант комплекса в стационарном выполнении. В состав аппаратуры управления комплексом входят: •стабилизированная дневно-ночная оптико-электронная система с телевизионным и тепловизионными каналами (эталон информационного обмена MIL STD 1553); •сопряженная с ней вычислительная система с двухканальным лазерным целеуказателем и автоматом сопровождения цели; •дополнительное оборудование (функциональный цветной жидкокристалический экран и пульт управления , средства отображения и документирования).

Комплекс "Гермес" обеспечивает: •возможность стрельбы с приготовленных и неподготовленных огневых позиций, в том числе с закрытых по принципу "выстрелил - запамятовал" •стрельбу залпом с личным наведением на элементы групповой цели (по 2 УР в залпе с лазерной полуактивной головкой самонаведения и до 12 УР в залпе при использовании автономных головок самонаведения); •всепогодность деяния в реальных боевых критериях; •возможность гибкого тактического взаимодействия с приданными средствами разведки и управления наземного и воздушного базирования; •размещение на боевых машинах различного класса.

Самоходный ПТРК «Гермес» Самоходный ПТРК «Гермес» представляет собой шасси боевой машины пехоты БМП-3 с башней, по обеим сторонам которой смонтированы по 6 пусковых установок противотанковых ракет "Вихрь-С". Ракеты могут оснащаться разными типами боеголовок самонаведения. Сверхзвуковые ракеты лазерного наведения "Вихрь" сначало разрабатывались в качестве авиационного вооружения для штурмовика СУ-25Т и боевого вертолёта Ка-50. Стандартная ракета "Вихрь" 9К121 весит 45 кг и пролетает 6000 м за 14 секунд. Наибольшая дальность стрельбы "Вихря" в светлое время суток составляет 10000 м, ночкой — 5000 м. Ракета комплектуется кумулятивной боевой частью с контактным и неконтактным взрывателями.

В фронтальной части башни ПТРК «Гермес» устанавливается электронно-оптическая система, в состав которой входят комбинированный прицел с дневным и ночным каналами и лазерный дальномер-целеуказатель. В высшей части башни размещена радиолокационная система обнаружения и наведения ракет. Вариант воздушного базирования "Гермес-А" (авиационный) Для выживаемости вертолетов - носителей управляемого вооружения и выполнения ими боевых задач в критериях огневого и информационного противодействия противника нужно, чтоб они смогли выполнить: • сокрытый выход в район атаки при полете на максимально малых высотах (20-50 м) c внедрением экранирующего воздействия рельефа местности и растительного покрова; • краткосрочный «подскок» на заданную высоту в зоне атаки для разведки целей и внедрения управляемого орудия.

При всем этом высота зависшего либо парящего вертолета должна быть малой (30-100 м), а время пребывания (в эталоне - меньше времени реакции средств ПВО) - до 10-15 с либо соизмеримым с ним.

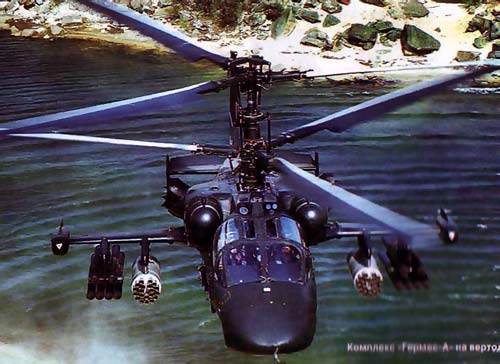

Комплекс «Гермес-А» воздушного базирования может поражать цели на дальности 15-18 км, будучи сам недосягаем для огня зенитных средств противника близкого рубежа. Для вывода ракеты в район захвата цели головкой самонаведения употребляется инерциальная система наведения. В данном случае из многофункционального состава комплекса исключаются элементы радиокомандной системы, размещение которой на борту авиационного носителя проблематично. Всесуточность внедрения обеспечивается дневно-ночной оптико-электронной системой с двухканальными лазерным целеуказателем и автоматом сопровождения целей с дальностью деяния оптических каналов (телевизионного, тепловизионного, лазерного целеуказателя-дальномера) до 15-25 км, что не уступает способностям управляемого вооружения. Тесты авиационного варианта комплекса "Гермес-А" в составе вооружения ударного вертолета Ка-52 завершены летом 2003 года. Комплекс "Гермес-А" готов к серийному производству.

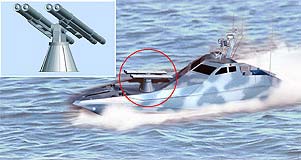

Вариант морского базирования "Гермес-К" Комплекс "Гермес-К" предназначен для решения животрепещущей неувязка оснащения компактным высокоточным ракетным комплексом катеров, корветов, десантных кораблей, численность которых в составе ВМФ РФ в 4 раза выше, чем кораблей далекой морской зоны, а уязвимость вследствие наименьших размеров ниже.

При использовании комплекса "Гермес-К" на малых патрульных катерах для борьбы с надводными кораблями дальность стрельбы целенаправлено иметь равной 15-18 км. При его размещении на десантных кораблях и корветах, перед которыми стоят более принципиальные задачки, а именно борьба с большими надводными целями и угнетение береговой обороны противника, - более 25-30 км. При всем этом носитель комплекса способен выполнить боевую задачку, оставаясь за пределами действенной дальности стрельбы артиллерии противника.

Комплекс "Гермес-К" морского базирования, созданный для оснащения малотоннажных катеров, для вывода ракеты в район цели употребляет инерциапьную систему наведения. Для надводных кораблей водоизмещением от нескольких сотен тонн вывод ракеты в район цели обеспечивается радиокомандной системой наведения, в состав которой входят радиолокационная станция и передатчик команд на борт УР (аналогично варианту наземного базирования). Таковой комплекс способен одной ракетой наносить уровень невозвратных утрат надводным целям водоизмещением до 100 т, а более большие лишать боеспособности при попадании в актуально принципиальные узлы (рубка, системы разведки, хранилище боезапаса).

Многоцелевой комплекс морского базирования «Гермес-К» также способен поражать малоскоростные воздушные цели (вертолеты) без вербования доп зенитных средств.

Тактико-технические свойства «Гермес»: Дальность стрельбы, км 15-40-100 Наибольшая скорость полета,м/с 1300 Средняя скорость полета на дальность 40км,м/с 500 Стартовый вес ракеты ,кг 90 Вес ракеты в ТПК,кг 107 Вес БЧ,кг 28 Вес ВВ,кг 18 Бронепробиваемость за динамической защитой,мм 1000 Поперечник корпуса ракеты,мм 130 Поперечник стартового ускорителя,мм 170 (210 для варианта с дальностью 100км) Длина ТПК ,мм 3500 Размах крыла ,мм 240
