Зенитный ракетный комплекс «Печора-2М» (Россия)

Межгосударственной российско-белорусской финансово-промышленной группой (МФПГ) "Оборонительные системы" на МАКС-99 были выставлены полномасштабные наземные средства комплекса «Печора-2», который представляет собой глубокую модернизацию начального ЗРК. На МАКС-2001 предложения по модернизации ЗРК были представлены под наименованием «Печора-2М». 28 декабря 2000 г. на Ржевском полигоне запусками бросковых макетов ракет удачно испытан эталон модернизированной ПУ. В 2001 г. Минскому заводу колесных тягачей было заказано 90 шасси высочайшей проходимости для размещения частей комплекса «Печора-2М». 1 мая 2001 г. военным атташе ряда забугорных государств продемонстрирован 1-ый опытнейший макет модернизированного зенитно-ракетного комплекса «Печора-2М». В 2001-02гг. реализация программки модернизации ЗРК «Печора» в вариант «Печора-2М» была фактически завершена.

Подразумевается, что реализация программки обеспечит возможность работы в критериях пассивных радиопомех хоть какой интенсивности и при воздействии активных радиопомех по боковым лепесткам, внедрение 2-ух антенных постов для роста числа мотивированных каналов внедрения телеоптического канала в режимах обнаружения, захвата и сопровождения целей в хоть какое время суток (вводится тепловизор - "всевидящий глаз" для работы в ночное время и в критериях облачности), повышение расстояния меж кабиной управления УНК и центром позиции (пост УНВ) с 20 до 150 м, сокращение времени свертывания и развертывания комплекса на позиции, упрощение технического обслуживания за счет автоматизации контроля МКБ "Факел" разработана программка модернизации ракет типа 5В27 (5В27Д).

Главными направлениями модернизационных работ по ЗУР: усовершенствование радиовзрывателя и боевой части ракеты, улучшение способов наведения ЗУР, увеличение энергетических черт двигательной установки ракеты. На ракете 5В27ДЕ предусматривается повышение массы твердотопливного заряда стартового ускорителя. В боевой части употребляются готовые поражающие элементы с увеличенной в 1,6 раза массой, при всем этом количество частей возросло в 3,7 раза. Улучшение радиовзрывателя дозволит уменьшить до 20 м высоту его работы, обеспечить реализацию рационального момента подрыва с учетом диаграммы направленности взрывателя и поля разлета осколков.

ЗРК «Печора-2М» включает: РЛС наведения ракет СНР С-125-2М (антенный пост УНВ-2М и кабина управления УНК-2М на самоходных авто шасси), до 8 самоходных ПУ 5П73-2М по 2 направляющих, до 8 ТЗМ на шасси машин ЗиЛ-131 либо Урал-4210, ЗУР типа 5В27У, 5В27Д, 5В27ДЕ, передвижная ремонтная мастерская, система электроснабжения (кабина распределительная РКУ-Н и дизель-электростанция 5Е96А). Дополнительно ЗРК могут придаваться кабелеукладчик КУ-03Т, передвижная ремонтная мастерская, комплекты кабелей и комплекс средств радиотехнической защиты (КРТЗ-125-2М).

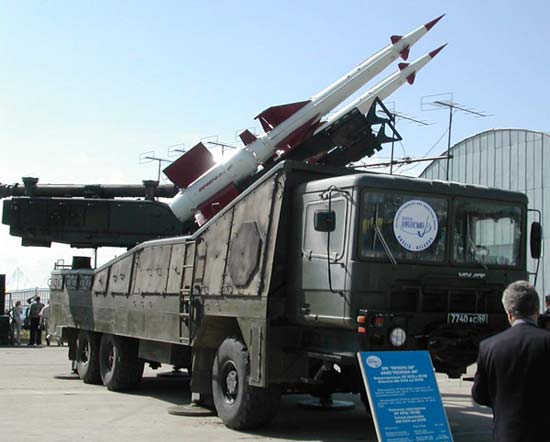

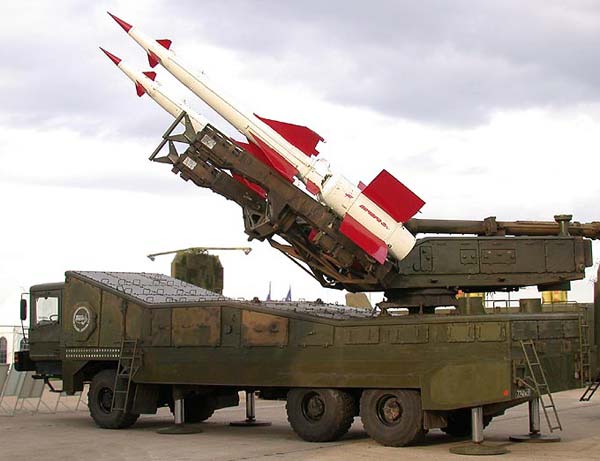

В КБСМ (Санкт-Петербург) для ЗРК «Печора-2М» разработана пусковая установка на шасси автомобиля МЗКТ-8021. Белорусские автостроители предусмотрели возможность оснащения самоходной ПУ движком "Mercedes", коробкой "Аллисон", забугорными шинами, что они разъясняют относительной дешевизной этих девайсов, а не только лишь пристрастиями забугорных заказчиков. Проведенные на стадии проектирования исследования по определению способности транспортировки по пересеченной местности ракет на опорах пусковой установки 5П73 проявили, что без конструктивной доработки и утяжеления ПУ обеспечить перевозку 4 ЗУР нереально, и было решено конвертировать четырехбалочную пусковую установку в двухбалочную.

Масса самоходной пусковой установки - 31500 кг, боевой расчет - 3 человека. Скорость движения: по шоссе - 40 км/ч, по сухой грунтовой дороге - 20 км/ч, по пересеченной местности - 10 км/ч. Время перевода пусковой установки из транспортного положения в боевое - менее 30 минут. В перспективе она будет вооружена автономным источником энергообеспечения, комплектом контрольной аппаратуры, аппаратурой предстартовой подготовки и радиолинией для обмена информацией с командным пт дивизиона, что обеспечит вынос ПУ на более опасное направлении на удаление до 10 км от средств наведения. Воздушные цели с ЭПР 2 м2, парящие на высоте 7 км, обнаруживаются на дальности 69-79 км в беспомеховой обстановке и на дальности 35-40 км при постановке противником помех, на высоте 0,35 км - на дальности 35-45 км и 35-40 км соответственно.

Антенный пост УНВ значительно изменен. Передающее устройство переведено на твердотельную базу, которая не просит регулировок. Введен телеоптический (тепловизионный) канал, который позволяет вести стрельбу в ночных критериях и при отсутствии оптической видимости воздушной цели (в облаках) без выхода на излучение радиоэлектронными средствами. Введен комплекс противодействия противорадиолокационым ракетам HARM - особое устройство отвлечения ГСН. Комплекс обеспечен нынешней связью, топографическое ориентирование и привязка осуществляются с внедрением галлактических систем типа ГЛОНАСС либо системы GPS. Телекодовая связь обеспечивает автоматический прием целеуказания от наружных источников инфы. Время развертывания сократилось до 20-25 минут.

Для защиты ЗРК «Печора-2М» от ударов противорадиолокационных ракет типа AGM-88 HARM, наводящихся по излучению антенного поста, был специально разработан комплекс радиотехнической защиты КРТЗ-125-2М. В его состав входят 4-6 передающих устройств ОИ-125, блок управления и связи ОИ-125БС, ЗИП, автономный источник питания (220В/50Гц) и транспортный автомобиль типа «Урал-4320». Работа КРТЗ-125-2М базирована на принципе комуфлирования сигналов антенного поста сигналами группы передающих устройств, при условии того, что мощность каждого из них превосходит либо равна мощи фонового излучения антенного поста в данном секторе ответственности. Излучаемые группой ОИ-125 пачки импульсов повсевременно меняют свои характеристики по данной программке, ставя ГСН ПРР уводящую по угловым координатам пространственную помеху. При равномерном размещении ОИ-125 вокруг антенного поста (по окружности с поперечником 300 м) обеспечивается увод от него ракет на расстояние неопасного для него подрыва. Принципиальным будет то, что КРТЗ-125-2М быть может удачно применен в совокупы с хоть какими ЗРС и ЗРК русского производства.

Тактико-технические свойства «Печора-2М» Спектр высот,км 0.02-20 Наибольшая дальность на высоте 0.5км - 18-20км Наибольшая дальность на высоте 6 км - 25км Наибольшая дальность на высоте 14-20км - 28км Наибольший параметр,км - 24 Возможность поражения цели одной ракетой * на дальности 25км - 0.72-0.99 * на дальности 25-28км - 0.51-0.99 Свойства помехозащищенности Помеха, уводящая по углу: *угловые ошибки сопровождения(с ГШН) - 1-1.5' *угловые ошибки сопровождения(без ГШН) - 1-1.5' Селекция передвигающихся целей *угловые ошибки сопровождения целей на фоне отражений от местных предметов и в пассивных помехах - 1-2' *угловые ошибки сопровождения целей в "МВ" - 3-4' *пролонгация сопровождения целей на фоне отражений от местных предметов - есть *работа в АШП по фону ДНА (Rn=100км), Вт/МГц - 200 Время автозахвата цели на АС,с - 2.5-3 количество пусковых установок до 8 шт.
