Снайперская винтовка СВ-98 (Россия)

27 июль 2025, Воскресенье
2
0

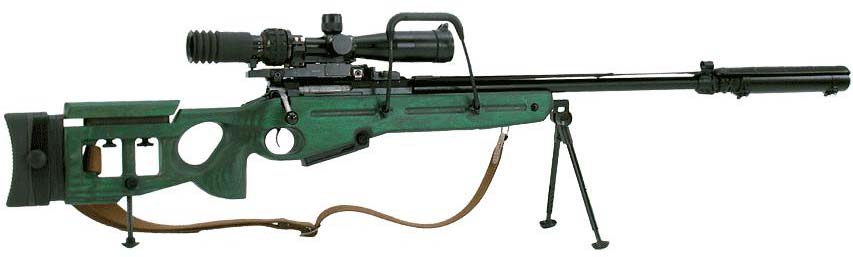

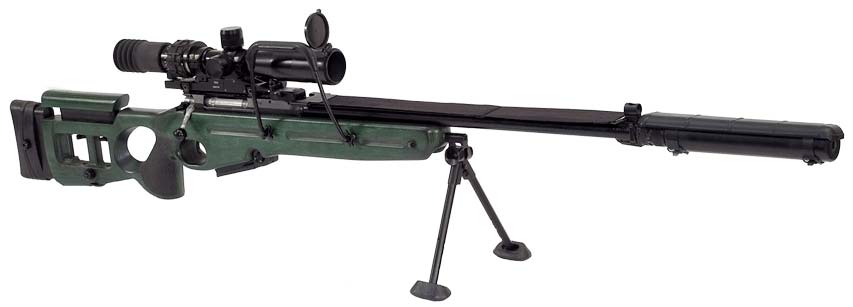

Снайперская винтовка СВ-98, разработанная в бюро спортивного орудия Конструкторско-оружейного центра концерна «Ижмаш» пол управлением Владимира Стронского, создана для поражения появляющейся, передвигающейся, открытой и маскированной, незащищенной и снаряженной средствами персональной бронезашиты живой силы противника на дальности до 1000 м. Она представляет собой неавтоматическую магазинную винтовку калибра 7.62 мм. общей длиной 1200 мм (без глушителя), сконструированную по традиционной сборке. Запирание осуществляется поворотом продольно скользящего затвора. Подача происходит из магазина емкостью 10 патронов.

В целом, конструкция винтовки СВ-98 базируется на тех узнаваемых решениях, которые используются в снайперском оружии в мире. Но есть особенности конструкции, которые обоснованы необходимостью получения больших боевых черт. Мощный цилиндрический ствол длиной 650 мм сделан способом прохладного редуцирования и имеет поперечник 22 мм. Внешняя поверхность не подвергается механической обработке из-за неблагоприятного воздействия на кучность. Канал ствола имеет 4 правых нареза с шагом 320 мм. В районе схода пули с нарезов предусмотрена дульная фаска для предохранения канала ствола от повреждений.

Канал и патронник не хромируются с целью заслуги наилучшей кучности (потому что при хромировании происходит понижение точности получаемого внутреннего профиля ствола и, как следствие, ухудшение кучности). Естественно ресурс ствола без хромового покрытия несколько понижается, он составляет 3000 выстрелов, ну и сам ствол будет добиваться более внимательного дела к себе. На верхней плоскости ствольной коробки имеется база для крепления кронштейна оптического прицела. На первых моделях это был традиционный для советско-российских образцов «ласточкин хвост». На данный момент есть вариант выполнения винтовки с пользующейся популярностью в мире и являюшейся эталоном НАТО, планкой «Piccatiny», ешё именуемой «Weaver rail» («направляюшая Уивера»).

Необычным решением винтовки СВ-98 является конструктивное оформление узла крепления магазина. Магазин в фронтальной части крепится на стойку, которая запрессована в ствольной коробке. В стойке смонтированы защелка с пружиной, которые при присоединении магазина сцепляются с железной втулкой, заармированной в отверстие корпуса магазина, и плотно поджимают сам магазин к ствольной коробке. Таким образом обеспечивается обычное, размеренное и надежное крепление магазина на винтовке.

Нижняя поверхность ствольной коробки, созданная для укладки на ложу, имеет специальную диагональную насечку, пересекающую саму себя накрест. Главная функция этой насечки в том. что при укладке коробки со стволом, она с помощью специальной шпатлевки накрепко укрепляет винтовку в ответном желобе в ложе, образуя фактически цельное соединение ствольно-затворной группы с крепкой ложей.

Не считая того, снизу, на ствольной коробке, имеется специатьный опорный выступ, которым также обеспечивается размеренное положение частей винтовки друг относительно друга. Таким образом, выходит система укладки винтовки, в какой при обычной затяжке 2-ух крепежных винтов (1-го в вышеупомянутый выступ, а другого в хвостовик коробки), обеспечивает возможность заслуги высочайшей кучности стрельбы, когда каждый выступ ствольной коробки находится в своём углублении на ложе.

Затвор продольноскользящего типа с 3-мя боевыми выступами, заходящими в ответные упоры в ствольной коробке и обеспечивающими крепкое запирание канала ствола при выстреле. Запирание делается поворотом рукояти затвора на угол 60°. Нижний боевой выступ затвора, как на винтовке обр. 1891/30 г. играет роль досылателя патрона в патронник. Неувязка, популярная ешё Мосину. и решенная на его винтовке отсечкой-отражателем, на СВ-98 решена до боли просто — средством вращаюшейся планки, смонтированной на цилиндрической части затвора.

Планка впритирку подогнана к досылателю затвора, и после прохождения им патронов, находящихся в магазине, продолжает поджимать патроны, не давая им подняться под действием подающего механизма и препятствовать движению затвора при открывании утыканием в досылатель. Для того чтоб планка не выслеживала движение затвора при отпирании-запирании. она связана с затвором 2-мя кольцами, входящими в канавки на цилиндрической части затвора, и, благодаря им, может независимо крутиться относительно затвора, оставаясь в нижнем пазу коробки.

Выбрасыватель Г-образной формы, качающегося типа, размещен в правом верхнем упоре затвора и крутится под действием пружины на агрессивно закрепленной оси. Отражатель, стержневого типа (как в MG-42), свободно перемешающийся в отверстии в затворе (ход ограничивается с помощью поперечного штифта, запрессованного в затвор), отверстие для передвижения отражателя выходит в чашечку затвора и размещено'напротив выбрасывателя.

Ударник с бойком взводятся средством спирали, расположенной на затворе, и находятся снутри затвора вкупе с боевой пружиной. На ударнике выполнен боевой взвод для взаимодействия с ответной поверхностью шептала. На заднем торце затвора имеется указатель взведения, представляющий из себя подпружиненный стержень, выступающий за торец при взведенном ударнике.

Спусковой механизм винтовки СВ-98 унаследован от спортивных винтовок «Рекорд» и обеспечивает постоянные свойства спуска и широкий спектр варьирования ими (общий ход 1.5-2 мм, усилие спуска 1,0-1.5 кгс. усилие предупреждения 0,5-0.7 кгс). Механизм работы спускового механизма - так именуемый «самовыжим», который доминирует в конструкциях спусковых фактически всех спортивных винтовок как обеспечивающий независимость черт спуска (усилие, холостой и рабочий ход) от усилия боевой пружины.

Работа такового механизма состоит в том, что шептало совместно с его пружиной, быть может «выжато» давлением, оказываемым боевой пружиной на боевой взвод. До момента производства выстрела, шептало от передвижения держит какой-нибудь конструктивный элемент (в нашем случае рычаг шептала), а при нажатии на спусковой крючок этот элемент выводится из контакта с шепталом, позволяя ему переместиться с пути движения ударника.

Это решение также обширно применяется в многокалиберных пулеметах, в особенности в пехотных вариантах (НСВ, ПКП), ввиду огромных усилий боевой либо возвратно-боевой пружины, и по этой причине невозможности обеспечения эргономически применимых усилий спуска. Единственное конструктивное отличие спускового механизма от спортивного варианта заключается во внедрении предохранителя в конструкцию винтовки. Двухпозиционный предохранитель размещен в ствольной коробке, поближе к её хвостовой части, с правой стороны. Предохранитель врашается на оси в ствольной коробке и имеет два выступа. В положении предохранения верхний выступ входит в паз на затворе и перекрывает его перемешение, а нижний встает под шептало и не дает перемешаться ему и спусковому крючку, исключая возможность производства выстрела.

Двухрядный магазин емкостью 10 патронов, отлитый из стеклона-полненного полиамида с металлическими вкладышами, по механизму работы достаточно серьезно отличается от обширно всераспространенных в мире конструкций. Обычная призматическая либо пластинчатая пружина заменена рычажным элементом, состоящим из 4 рычагов, соединенных меж собой осями попарно в середине. Пары соединены вместе в концах рычагов. Выходит типичная рычажная цепь, где в основании каждой пары на тех же осях установлены пружины кручения, которые стремятся разжать рычаги. Нижние рычаги по радиусам выполненным на их концах, упираются в крышку магазина, а верхние - в железный подаватель, который, в свою очередь, пол действием этой рычажной системы поджимает патроны к закрылкам.

Главное преимущество таковой системы подачи — в её компактности. В сложенном состоянии рычажный элемент имеет высоту всего 8 мм! Обычная призматическая пружина не позволяет получить такую высоту в поджатом состоянии. Такая конструкция дозволила сделать магазин малогабаритным по высоте (170 мм) и стопроцентно убрать его за контур ложи. Патроны в магазине, расположенные в шахматном порядке, подаются в патронник без перестроения.

Источник: dogswar.ru
