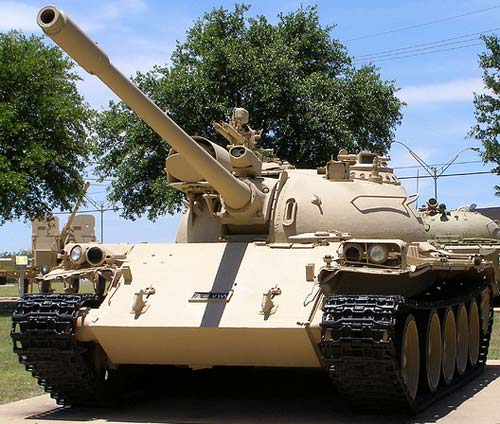

Основной боевой танк Type 69 (WZ121) (Китай)

Основной боевой танк Type 69 (WZ121) разработан компанией NORINCO в конце 1960-х годов. Представляет собой модернизированный вариант танка Type 59. Предусматривалось внедрение только китайских технологий и девайсов. Сначала 1970-X годов завод №617 в Баотоу начал серийный выпуск танков Type 69. Доводка танка шла медлительно, и создание прямо до 1980-х годов производилось в умеренных количествах, В первый раз танк показан на военном параде в Шанхае в сентябре 1982 года. Танки Type 69 выполнялись в главном на экспорт. На вооружение НОАК поступило сравнимо незначительно боевых машин.

Первым зарубежным заказчиком стал Ирак, закупивший несколько сотен танков начиная с 1983 года. А всего в страны Персидского залива в течение 3-х лет (1984-1987 гг.) было поставлено по различным оценкам от 1800 до 2500 танков этого типа, большая часть из которых предназначалась для Ирака. Сначала 1987 года Таиланд заказал КНР огромную партию военной техники, в том числе и 50 танков Type 69, 1-ые машины были поставлены Царской тайландской армии уже в 1988 году, при всем этом они получили местное обозначение Type 30 МВТ. Некое количество было поставлено армии Шри-Ланки. В 1998 году 232 танка поступило в Бангладеш.

Пакистан в 1980-х годах также заполучил 250 танков Type 69, а в 1993 году приступил к их лицензионному производству на заводе компании Heavy Industries Taxila (часть узлов при всем этом поставлялась из Китая). Танки пакистанского производства получили заглавие Type 69-IIMP.

Танк Type 69 представляет собой модернизированный вариант танка Type 59. Конструкция корпуса и башни, движок и коробка, многие другие узлы и агрегаты, а именно пулеметное вооружение, лючки членов экипажа и т.д. не перетерпели фактически никаких конфигураций. Основным различием являются усовершенствования, внесенные в систему управления огнем и пушечное вооружение. Танк вооружен новейшей 100-мм гладкоствольной пушкой «69". разработанной в КНР на базе нарезной пушки «59» и исследования русской 115-мм русской пушки У-5ТС танка Т-62, захваченного китайцами в процессе конфликта у о.Даманский в 1968 году. Новое орудие имеет более длиннющий ствол и эжектор уникальной конструкции, сдвинутый поближе к середине ствола. В боекомплект (44 выстрела) входят унитарные выстрелы с оперенными снарядами: осколочно-фугасным, кумулятивным, бронебойно-подкалиберным и с готовыми поражающими элементами. Действенная дальность стрельбы — до 1000 м. Выстрелы размешаются в укладках в боевом отделении и отделении управления.

На танке Type 69 установлен двухплоскостной стабилизатор вооружения, позволяюший вести прицельную стрельбу с хода. Угловые скорости наведения пушки составляют: по вертикали — 0,07.-4,5 град./с, по горизонтали -0.07... 15 град./с. Разработанный по русской технологии с применением элементной базы на лампах стабилизатор уже на момент сотворения существенно уступал по своим чертам забугорным образчикам. В СУО танка заходит лазерный дальномер Type 82 («Янцжу») китайской конторы CELEC, установленный в коробчатом кожухе над маской пушки. Он позволяет определять дальность в границах 300-3000 м с точностью до J0 м. Аналоговый баллистический вычислитель автоматом получает информацию о дальности, также имеет сенсоры угла наклона цапф пушки, её возвышения (склонения). Данные о температуре внешнего воздуха и температуре заряда вводятся вручную. Танк оборудован устройствами ночного видения активного типа, скопированными с русских. Новый перископический прицел наводчика, устанавливаемый на месте, где на танках «59» стоял устройство наблюдения, имеет дневной и ночной каналы.

Танк оснашен радиостанцией «889» с дальностыо связи до 25 км и ТПУ «883», сделанных по русскому эталону, автоматической системой ППО с управлением из боевого отделения и ТДА.

Модификации Type 69 — 1-ый серийный вариант. Боевая масса 36,5 т. Выпускался маленькими партиями с 1971 по 1982 год. Сделано 150 единиц. Type 69-1 — усовершенствованное ИК-оборулование, коллективная система зашиты от ОМП. Type 69-II (WZ121A. 1983 г.) - 100-мм нарезная пушка «59-II». Улучшенная систему управления огнем ISFCS-212 (Image-Stabilised Fire Control System), разработанная компанией NORINCO: стабилизированный прицел наводчика TGS-A. устройство наблюдения и прицеливания командира, электрический баллистический вычислитель, система сенсоров входной инфы (скорость бокового ветра, температура воздуха, наклон оси цапф пушки), лазерный дальномер, двухплоскостной стабилизатор пушки и блок управления. Смонтированный над стволом пушки лазерный дальномер TLR1A выполнен на базе неодима. Командирский устройство наблюдения имеет кратность роста деньком 5. ночкой 6, дальность определения целей 350 м, угол поля зрения деньком 12", ночкой — 8". На танке установлен ночной прицел наводчика (кратность роста 7, угол поля зрения 6". дальность определения целей 800 м). Для подсветки целей служит ИК-проржектор, установленный на фронтальной части башни. Система управления огнем ISFCS-212 обеспечивает поражение недвижных и передвигающихся иелей, как деньком, так и ночкой первым выстрелом с вероятностью 50-55%. При всем этом типовые цели поражаются огнем из танковой пушки в течение менее 6 с. На танке установлена автоматическая система ППО и пятисекиионные противокумулятивные бортовые экраны. Type 69-IIB (WZ121B) - экспортный командирский танк. Две радиостанции «.889», курсовой пулемет изъят. Type 69-IIC — командирский танк. Две радиостанции — «889» и "882», и полевое телефонное оборудование в особых контейнерах, закрепленных на кормовом листе корпуса. Type 69-IIG — модификация для Ирака. Решетчатые экраны по периметру башни, выполняющие сразу функции корзин для снаряжения. Два блока 4-ствольных дымовых гранатометов по бортам башни. Курсовой пулемет изъят. Сделано около 600 единиц. Type 79 (WZ121D, 1984 г.) — глубочайшая модернизация танка Type 69-II. Сначало танк имел обозначение Type 69-III. 105-мм пушкой Type 83 (L7A3). снаряженная эжектором и теплозащитным кожухом, стабилизированная в 2-ух плоскостях наведения. Заряжание — вручную. В боекомплект входят унитарные выстрелы со снарядами нескольких типов. Все типы выстрелов выполняются в Китае по лицензии. Также разработаны выстрелы с отчасти сгорающими гильзами. Скорострельность пушки — до 10 выстр./мин. СУО ISCFS-212 (Type 37А). включающая лазерный дальномер и баллистический вычислитель с сенсорами ветра, угла возвышения пушки, угла наклона оси цапф, температуры воздуха и заряда. Данные отдатчиков вводятся в вычислитель вручную. СУО разработана с помощью профессионалов английской конторы Marconi. Наводчик имеет перископический прицел с независящей стабилизацией поля зрения, дневным каналом однократного роста и пассивным каналом ночного видения на ЭОП второго поколения. Аналогичный двухканальный прицел установлен у командира. По сопоставлению с танком Type 69 несколько изменена форма башни, установлены четырехствольные 76-мм дымовые гранатометы и ящики ЗИП. Изъят курсовой пулемет. Установлены бортовые экраны, употребляется гусеница с РМШ. В качестве силовой установки на танке употребляется V-образный 12-цилиндровый дизельный движок жидкостного остывания 12150L-7BW, мощью 730 л-с. при 2000 об/мин. Коробка механическая, по конструкции подобная коробки танка Type 59. Боевая масса танка 37,5 т, наибольшая скорость 50 км/ч. Сделано около 800 единиц (по другим данным — 519).

Создание Type 69 завершено. На вооружении НОАК состоит около 200 танков Type 69 и около 400-500 Type 79. На 1 января 2010 года танки Type 69 находятся на вооружении в Бангладеш (80 единиц), Зимбабве (10), Ираке (количество и статус неопознаны), Иране (200), Мьянме (60 Type 69-11), Пакистане (2500 Type 69-11), Таиланде (50) и Шри Ланке (20).

ТАКТИКО-ТЕХНИЧЕСКИЕ Свойства ТАНКА Type 69-II БОЕВАЯ МАССА, т: 36,7. ЭКИПАЖ, чел. 4. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 8657, ширина — 3270, высота — 2809, клиренс — 430. ВООРУЖЕНИЕ: 1 пушка Туре 59-1 калибра 100 мм. 2 пулемета Туре 59Т калибра 7,62 мм, 1 зенитный пулемет Туре 54 калибра 12,7 мм. БОЕКОМПЛЕКТ: 44 выстрела, 3000 патронов калибра 7,62 мм. 500 патронов калибра 12,7 мм, СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электрогидравлический ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Туре 70, перископический дневной прицел с зависимой стабилизацией поля зрения, ночной прицел на базе ЭОП первого поколения, перископический двухканальный прицел командира Туре 69, лазерный дальномер. БРОНИРОВАНИЕ, мм: лоб корпуса — 100, борт — 80, корма - 45, крыша и днище — 15.,,30, башня — 48,,,200, Движок: 12150L-7B, 12-цилиндровый дизельный четырехтактный V-образный жидкостного остывания; мошность 580 л.с. (426.88 кВт) при 2000 об/мин, рабочий объем 38 880 см Коробка: гитара, многодисковый главный фрикцион сухого трения, пятискоростная коробка, планетарные механизмы поворота, бортовые передачи, Ходовка: 5 обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска персональная торсионная; в каждой гусенице 90 траков шириной 580 мм, шаг трака 137 мм. СКОРОСТЬ МАКС.. к.м/ч: 50. Припас ХОДА, км: 440. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град, - 32; ширина рва, м — 2,7; высота стены, м — 0.8: глубина брода, м — 1.4 (с ОПВТ - 5 м), СРЕДСТВА СВЯЗИ: радиостанции Type 889. переговорное устройство Type 883
