Комплекс управляемого вооружения Strix (Швеция)

21 июнь 2025, Суббота
7
0

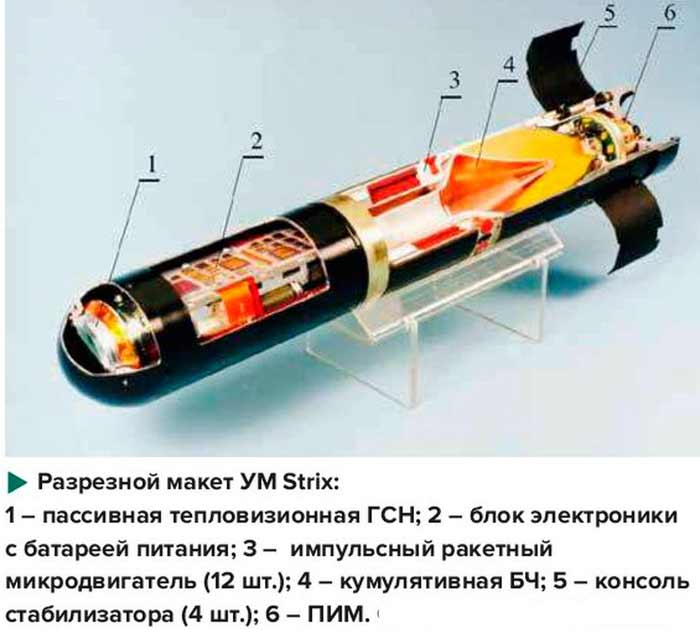

Прямо за Германией в 1979 году к исследованию концепции управляемых минометных боеприпасов приступила Швеция в рамках программки Strix. С 1981 года исследованием данной концепции занялись Англия с программкой Merlin и США (программка GAMP). К началу 90-х годов было закрыто финансирование программ Германии (1983 г.), Англии (1984 г.) и Франции (начало 90-х гг.). Фирмы-разработчики управляемых мин в этих странах, делая упор на сначало выполненные работы, какое-то время продолжали разработку на личные средства, планируя достигнуть продаж на забугорных рынках, но скоро практически все программки были стопроцентно закрыты. Только Швеция окончила разработку собственной управляемой мины Strix и организовала массовое создание для собственных ВС. К 2006 году из огромного количества программ сотворения управляемого минометного вооружения была завершена только шведская программка по созданию управляемой мины Strix, создание которой было начато еще 1993 году. Но, значимого распространения эта мина не получила. Не считая Швеции ее закупили в маленьком количестве только ВС Швейцарии. Полномасштабная разработка КУВ Strix началась в 1985 году. Сначало для мины разрабатывались ГСН 2-ух типов: ИК и радиолокационная (РЛ) миллиметрового спектра. Но, тесты проявили, что РЛ ГСН плохо различает цели на снежной и болотистой поверхностях, и в конечном итоге была выбрана ИК ГСН. В октябре 1988 года был сделан 1-ый опытнейший эталон мины Strix и начались летные тесты, а с 1990 г. - тесты мины с реальной БЧ. 27 июня 1991 года управление по материально-техническому обеспечению ВС Швеции заключило с компанией Bofors Weapon Systems договор на компанию производства с выпуском первой мелкосерийной партии из 50 мин сначала 1993 г. и следующее создание серийных образцов для СВ Швеции с 1994 года. Общая цена программки разработки и производства Разум Strix по неполным данным за период с конца 1970-х годов по 2001 год составила 220 млн.долл., в том числе: - издержки на НИОКР за период 1984-1991 гг. - 49,0 млн. долл.; - издержки на подготовку производства и создание Разум Strix за период 1991-2001 гг. -171,0 млн. долл. Цена одной управляемой мины Strix при массовом создании (в ценах 2003 г.) составила 23940 долл., а по сообщениям информационного агентства DMS, на конец 1998 года было произведено 4718 Разум Strix, включая бывалые эталоны и мины, поставленные на экспорт. В 2001 году представители компании Saab Bofors Dynamics объявили о том, что компания приступила к исследованию способности усовершенствования Мозг Strix. В числе их рассматривались последующие технические решения: - установка в Мозг блока сателлитной системы навигации для увеличения точности наведения мины; - возможность поправки среднего участка линии движения полета мины; - усовершенствование ГСН; - усовершенствование метода обработки изображения с целью обеспечения усовершенствованного определения целей; - увеличение стойкости системы наведения Мозг к мерам противодействия; - установка многоцелевой БЧ, действенной против фортификационных сооружений; - повышение наибольшей дальности стрельбы. Минометный КУВ с управляемой миной Strix для 120-мм минометов в главном разработан шведской компанией Bofors Weapon Systems. Он предназначен для поражения танков, бронетранспортеров, самоходных артиллерийских установок, ракетных ПУ, автомашин и других целей на дальностях от 600 до 7000 м (с доп хвостовыми зарядами и ракетным движком). Минометный комплекс управляемого вооружения Strix содержит в себе минометный выстрел и устройство программирования блока электроники мины перед выстрелом. Выстрел Strix состоит из последующих компонент: - управляемой мины Strix; - доп ракетного мотора, для роста дальности стрельбы до 7000 м; - хвостовика с главным метательным зарядом; - доп метательных зарядов. Управляемая мина Strix имеет цилиндрический корпус поперечником 120 мм, длину - 840 мм, массу перед выстрелом - 18,2 кг. Она состоит из последующих главных частей: - пассивной тепловизионной ГСН под защитным железным колпаком; - блока электроники; - батареи питания; - 12 импульсных ракетных микродвигателей; - системы управления микродвигателями; - кумулятивной боевой части с взрывателем; - стабилизатора с 4 консолями; - предохранительно-исполнительный механизм (ПИМ). В процессе проектирования мины Strix комплектовались разными типами ГСН: - активной радиолокационной, работающей в миллиметровом спектре; - пассивной тепловизионной; - полуактивной лазерной. В тепловизионной ГСН в качестве приемника излучения применяется ИК матрица на ПЗС (устройство с зарядовой связью). Головка имеет фиксированную установку, а круговое сканирование местности осуществляется за счет вращения мины в полете. Из-за простоты конструкции ГСН выдерживает высочайшие перегрузки в канале ствола миномета при наивысшем давлении в нем до 127 МПа. Площадь обзора ГСН составляет 16000 м. Блок электроники содержит 16-разрядный процессор с огромным объемом памяти и возможностью перепрограммирования и ряд особых электрических плат. ИК сигналы перед обработкой усиливаются и переводятся в цифровую форму. Этот улучшенный метод обработки сигналов, позволяет выделять реальные цели на фоне неверных и пылающих целей. Ракетные микродвигатели созданы для корректировки линии движения полета мины на конечном участке и для наведения ее на цель. Они размещены в средней части мины по периметру корпуса. Оси сопел размещены в середине тяжести мины. Кумулятивная боевая часть установлена в хвостовой части мины. Такая сборка обеспечивает кумулятивной струе наилучшее фокусное расстояние подрыва и позволяет обеспечивать преодоление 75б-мм катанной гомогенной брони. Она срабатывает от контактного взрывателя и может пробивать броню танков в верхнюю проекцию. БЧ также оптимизирована на создание наибольшего заброневого эффекта. Не считая того, представители конторы утверждают, что БЧ мины Strix показала достаточную продуктивность при воздействии на броню, защищенную ДЗ. Не понятно за чей счет. Стабилизатор размещен в хвостовой части мины и содержит 4 косопоставленных консоли, раскрывающихся после выхода ее из канала ствола. Они присваивают мине вращение в полете с угловой скоростью 600 об./мин. На головной части мины установлен транспортировочный предохранительный колпак, который отделяется при опускании мины в ствол. Хранение и транспортировка мины осуществляется в транспортном контейнере. Хвостовик содержит основной ("нулевой") заряд, который обеспечивает исходную скорость мины, нужную для полета на наименьшую дальность. Он имеет длину 300 мм, а массу - 1,86 кг. Для роста дальности стрельбы употребляются доп метательные заряды, которые перед выстрелом надеваются на хвостовик. Их количество выбирается зависимо от требуемой дальности стрельбы. Наибольшее количество доп зарядов -8. Доп ракетный движок предназначен для стрельбы на дальности выше 5000 м. Его длина составляет 200 мм, а масса - 3,6 кг. При стрельбе на дальность до 5000 м движок не употребляется. Для воплощения выстрела мины Strix из штатного 120-мм миномета из доп оборудования расчету требуется только устройство ввода инфы. С его помощью в блок электроники мины вводятся тип, координаты цели и данные о погодных критериях в зоне ее нахождения. Минометный расчет должен верно придерживаться правилам программирования и ввода инфы. Мина Strix применяется последующим образом: - После получения данных о цели на огневой позиции миномета проводится расчет количества метательных зарядов, определяются установки азимута, угла возвышения ствола и полетное время. Приобретенные данные вводятся в устройство ввода инфы. - На хвостовик мины устанавливают нужное количество доп метательных зарядов. По мере надобности подготавливают доп ракетный движок. - Устройство ввода инфы соединяют кабелем с миной Strix и в запоминающее устройство блока электроники вводят нужные характеристики. - Заряжание миномета происходит в последующей последовательности: в ствол с дульной части опускают поначалу хвостовик с доп метательными зарядами, потом - ракетный движок, если он нужен, после этого - мину Strix. При нажатии на спусковой механизм воспламеняется основной заряд хвостовика и дальше - доп метательные заряды. Мина вылетает из ствола со скоростью 180-320 м/с (зависимо от количества доп метательных зарядов). После выхода мины из ствола раскрываются четыре консоли стабилизатора, которые присваивают ей вращение вокруг продольной оси, и активизируется термобатарея. На расстоянии 25-30 м от места стрельбы хвостовик, за счет давления остаточных газов, отделяется и падает на расстоянии около 100 м от миномета в направлении цели. Через несколько секунд после запуска взрыватель мины устанавливается на боевой взвод. При использовании доп ракетного мотора он запускается через 4 с после возгорания метательных зарядов. При всем этом задержка во времени обеспечивается при помощи пиротехнического замедлителя. Ракетный движок, создающий дополнительное ускорение, работает несколько секунд и после выгорания порохового заряда продолжает полет вкупе с миной. Перед захватом цели тепловизионной ГСН ракетный движок при помощи пиротехнического заряда отделяется от мины, отбрасывается колпак, закрывающий линзу ГСН, и врубается электронная цепь взрывателя БЧ мины. В запрограммированный момент времени происходит включение тепловизионной ГСН. Пассивная тепловизионная ГСН приводится в рабочее состояние и поиск цели начинается на достаточной высоте, чтоб восполнить ошибки определения координат цели и воздействие ветра. Угол подлета мины к цели, близкий к 90, упрощает для тепловизионной ГСН преодоление доп мер защиты (маскировка цели либо постановка дымовых завес). Из общего фона выделяются объекты, похожие на цель, и осуществляется захват цели при согласовании обработанного ИК вида одному из цифровых образов, введенных в процессор. После захвата цели с помощью микродвигателей начинается наведение мины на цель по способу пропорциональной навигации. Управляемая мина Strix может употребляться из обыденного гладкоствольного 120-мм миномета. При ее применении в штатных минометных подразделениях не требуется развертывания доп техники либо роста численности расчета. Применение Разум Strix позволяет минометным подразделениям поражать цели, находящиеся вовне прямой видимости, если известны их координаты и погодные условия в обстреливаемом районе. Она обладает высочайшей помехоустойчивостью к мерам электрического противодействия. Наведение на цель осуществляется в автономном режиме по принципу «выстрелил и забыл». Общее время подготовки выстрела с момента поступления команды на стрельбу от передового наблюдающего до ввода данных в блок электроники мины составляет 15 с. Но, выстрел быть может изготовлен "на фортуну" без использования данных от передового наблюдающего, если есть надежные данные о погоде и нраве местности в районе цели. По воззрению западных аналитиков, необходимость ввода данных перед выстрелом является одним из недочетов мины Strix. Применение самонаводящейся мины Strix подразумевает пуск нескольких мин (к примеру, из 4 минометов по 3 мины - итого 12 мин) по целям, расстояние меж которыми составляет 100 м и поболее. На теоретическом уровне можно допустить, что две мины Strix попадут в одну цель, но фактически это маловероятно ввиду рассредоточения боевой техники на местности и задержки по времени меж запусками мин. Создатели считают, что три мины Strix, выстреленные по обыкновенному бронетанковому подразделению, гарантированно выведут из строя одну-две цели. Мину Strix можно использовать по недвижным и передвигающимся целям, но при стрельбе по передвигающимся целям тепловизионная ГСН летящей мины может утратить цель, которая выйдет за границы ее поля зрения. Таким образом, рекомендуется использовать мину Strix по недвижным бронетанковым целям. Для обучения расчета употребляется особый программируемый боеприпас.

Источник: dogswar.ru
